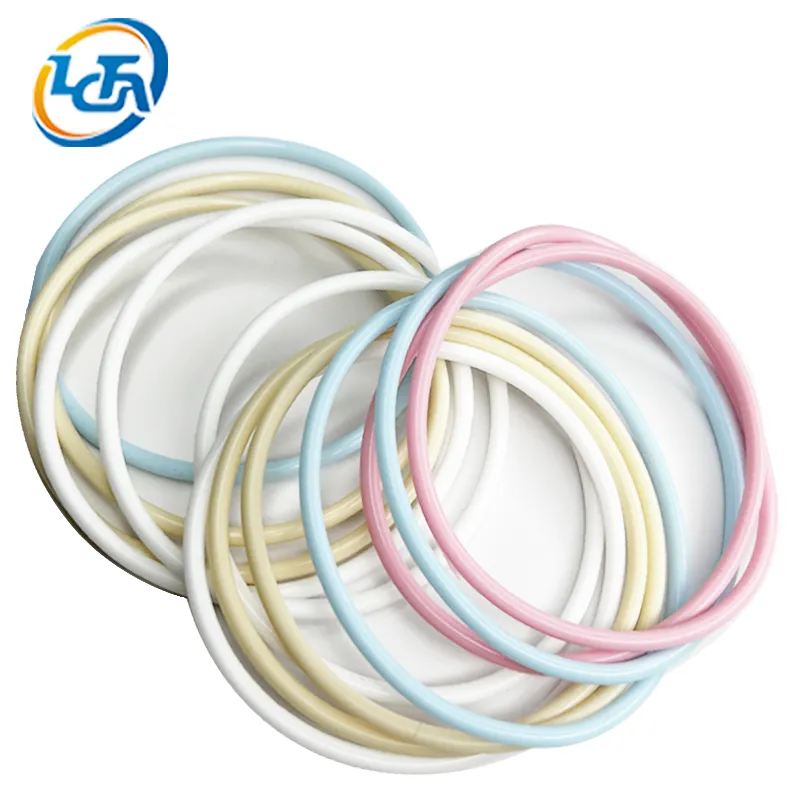

Apakah Pertimbangan Reka Bentuk untuk Cincin-X Suai dalam Injap?

Memahami Teknologi Pengedapan Cincin-X untuk Aplikasi Injap

Cincin-X, juga dikenali sebagai cincin-kuad, merupakan sejenis segel elastomer khas yang mempunyai keratan rentas berlobus empat, menyediakan dua permukaan pengedap berasingan di setiap sisi cincin. Dalam aplikasi injap, cincin-X digunakan dalam kedudukan pengedapan statik dan dinamik, termasuk segel batang injap, segel piston penggerak, dan gasket bonnet. Kelebihan utama cincin-X berbanding cincin-O konvensional ialah reka bentuk empat titik sentuhnya, yang mengagihkan tekanan pengedapan merentasi dua garis sentuh pada diameter dalaman dan dua lagi pada diameter luaran. Geometri ini mengurangkan geseran semasa pergerakan bolak-balik atau putaran dengan mencipta kawasan sentuh yang lebih kecil bagi setiap titik pengedapan berbanding jalur sentuh lebar tunggal cincin-O. Pengurangan geseran ini menyebabkan keperluan daya penggerak yang lebih rendah, kurang haus pada segel dan permukaan berpasangan, serta jarak penyelenggaraan yang lebih panjang untuk injap yang berkitar secara kerap. Selain itu, alur yang terbentuk di antara keempat-empat lobus boleh mengekalkan pelincir, yang seterusnya mengurangkan geseran dan membantu segel mengekalkan prestasi sepanjang hayat operasinya. Pemahaman terhadap ciri-ciri reka bentuk asas ini merupakan titik permulaan untuk menentukan spesifikasi cincin-X tersuai yang akan berfungsi secara boleh percaya dalam aplikasi injap tertentu.

Pemilihan Bahan untuk Cincin-X dalam Persekitaran Injap

Pilihan bahan elastomer untuk X-ring tersuai mesti mengambil kira keseluruhan julat keadaan yang akan dihadapi oleh segel dalam injap, termasuk cecair proses, suhu operasi, tekanan dan frekuensi kitaran mekanikal. Getah nitril (NBR) merupakan bahan yang paling kerap ditentukan untuk X-ring injap tujuan am kerana keseimbangan yang baik antara rintangan minyak, kekuatan mekanikal dan kos. X-ring NBR biasanya dirumuskan pada kekerasan 70 hingga 75 Shore A untuk aplikasi injap, dengan menyeimbangkan keperluan rintangan ekstrusi di bawah tekanan serta kelenturan yang diperlukan bagi memastikan sentuhan pengedap yang sesuai. Bagi injap yang mengendalikan bahan kimia agresif atau beroperasi pada suhu tinggi sehingga 200 darjah Celsius, sebatian fluoroelastomer (FKM) menawarkan rintangan kimia yang lebih luas dan keupayaan tahan suhu yang lebih tinggi, walaupun dengan kos bahan yang lebih mahal. X-ring etilena propilena diena monomer (EPDM) sesuai untuk aplikasi air panas, stim dan cecair brek, tetapi tidak boleh digunakan apabila bersentuhan dengan minyak dan bahan api berbasis petroleum. X-ring silikon mampu menangani julat suhu ekstrem tetapi mempunyai kekuatan mekanikal yang lebih rendah dan secara umumnya terhad kepada aplikasi pengedapan statik. Apabila menentukan X-ring tersuai, pembeli perlu bekerja sama dengan pembekal untuk mengenal pasti sebatian yang memberikan keseimbangan terbaik antara keserasian kimia, rintangan suhu dan ketahanan mekanikal bagi keadaan perkhidmatan injap tertentu.

Reka Bentuk Alur dan Pertimbangan Dimensi

Prestasi X-ring dalam injap sangat bergantung kepada geometri alur tempat ia dipasang. Berbeza daripada alur O-ring, yang biasanya berbentuk segi empat tepat dengan lebar yang disyorkan kira-kira 1.3 hingga 1.5 kali keratan rentas segel, alur X-ring direka agar ukurannya hampir sama dengan diameter keratan rentas segel. Ketepatan muatan ini memastikan keempat-empat lobus mengekalkan orientasi dan geometri sentuh yang dikehendaki semasa operasi. Kedalaman alur dikira untuk mencapai nisbah mampatan yang sedikit berbeza daripada aplikasi O-ring; X-ring umumnya memerlukan tekanan yang lebih rendah kerana geometri berlobus empat ini mampu memberikan penghermetan yang berkesan dengan daya mampatan yang lebih kecil. Jarak longgar antara komponen injap yang bersentuhan merupakan dimensi penting lain; jarak longgar yang terlalu besar boleh membenarkan X-ring terkeluar di bawah tekanan, terutamanya apabila bahan segel berada pada hujung kelembutan skala kekerasan. Bagi aplikasi injap dengan tekanan operasi melebihi 10 MPa, cincin sokongan atau peranti anti-terkeluar harus dipertimbangkan, khususnya jika X-ring akan mengalami pusingan tekanan atau beban berdenyut. Siaran permukaan alur dan permukaan dinamik yang bersentuhan juga mempengaruhi prestasi segel, dengan kekasaran permukaan yang disyorkan biasanya antara 0.4 hingga 0.8 mikrometer Ra bagi aplikasi penghermetan dinamik. Permukaan yang lebih kasar mempercepat kausan segel, manakala permukaan yang terlalu licin mungkin tidak dapat mengekalkan pelinciran yang mencukupi.

Kadar Tekanan dan Rintangan Terhadap Pemampatan

Cincin-X khas untuk aplikasi injap mesti direka untuk menahan tekanan maksimum sistem tanpa gagal akibat ekstrusi atau letupan. Cincin-X NBR dengan kekerasan 70 Shore A biasanya boleh menangani tekanan operasi sehingga 10 MPa dalam aplikasi statik dan 5 MPa dalam aplikasi dinamik tanpa cincin sokongan. Untuk tekanan yang lebih tinggi sehingga 40 MPa, sebatian yang lebih keras dalam julat 75 hingga 90 Shore A atau penambahan cincin sokongan mungkin diperlukan. Cincin-X FKM sering mempunyai rintangan ekstrusi yang sedikit lebih rendah berbanding NBR pada kekerasan yang setara, jadi pengurangan tekanan mungkin diperlukan apabila bertukar antara bahan tersebut. Arah beban tekanan juga penting: cincin-X berprestasi berbeza di bawah tekanan satu arah, di mana tekanan sentiasa bertindak dari satu sisi, berbanding tekanan dua arah atau terbalik, di mana segel mesti mengekalkan prestasi apabila tekanan bertukar arah secara bergilir. Dalam aplikasi dua arah, rekabentuk alur simetri dan penggunaan cincin sokongan di kedua-dua belah cincin-X harus dipertimbangkan. Pembeli perlu memberitahu pembekal cincin-X mengenai tekanan operasi maksimum, ciri-ciri kitaran tekanan, dan sama ada aplikasi itu bersifat statik atau dinamik untuk memastikan rekabentuk segel dan gred bahan yang disyorkan mampu menangani keadaan tekanan yang dijangkakan.

Piawaian Dimensi dan Pilihan Penyesuaian

Dimensi X-ring piawai ditakrifkan oleh ISO 3601 dan AS568, yang menentukan diameter keratan rentas dan diameter dalaman bagi pelbagai saiz piawai. Ramai kedudukan pengedap injap biasa boleh dilayan oleh saiz X-ring piawai ini, yang mengurangkan masa sedia siaga dan kos perkakasan berbanding dimensi X-ring sepenuhnya tersuai. Namun, injap dengan dimensi lubang dan alur eksklusif atau yang direka khas berdasarkan saiz metrik atau imperial bukan piawai mungkin memerlukan perkakasan X-ring tersuai sepenuhnya. Apabila dimensi tersuai diperlukan, keupayaan pembuatan acuan dalaman pembekal menjadi faktor pembezanya yang kritikal, kerana kemampuan menghasilkan dan mengubah suai acuan secara pantas secara langsung memberi kesan kepada masa sedia siaga projek. Penyesuaian juga meluas di luar dimensi untuk merangkumi formulasi sebatian, kod warna bagi pengenalpastian bahan, dan rawatan permukaan seperti salutan yang mengurangkan geseran pemasangan atau meningkatkan prestasi pengedap dalam keadaan permulaan kering. Pembekal dengan kepakaran luas dalam kompounding bahan dan rekabentuk serta pembuatan acuan dalaman boleh menawarkan pelbagai pilihan penyesuaian dan memberi tindak balas lebih pantas terhadap perubahan rekabentuk semasa proses pembangunan injap.

Situasi Reka Bentuk Praktikal: Spesifikasi Cincin-X untuk Injap Kawalan Arah Hidraulik

Pertimbangkan satu pasukan kejuruteraan yang sedang membangunkan injap kawalan arah hidraulik baharu yang direka untuk tekanan operasi 25 MPa dengan minyak mineral sebagai cecair kerja. Spul injap memerlukan segel dinamik yang mampu menahan pergerakan balas-maju berterusan sehingga 60 kitaran seminit sambil mengekalkan kawalan kebocoran yang konsisten sepanjang jangka hayat rekabentuk iaitu satu juta kitaran. Pasukan itu pada mulanya menguji cincin-O NBR piawai dengan kekerasan 70 Shore A, tetapi selepas kira-kira 200,000 kitaran, geseran meningkat ketara dan kebocoran minyak melebihi had yang diterima. Analisis terhadap segel yang gagal menunjukkan bahawa cincin-O tersebut mengalami set mampatan dan kerosakan permukaan akibat geseran daripada pergerakan balas-maju. Pasukan itu kemudiannya menilai cincin-X yang diperbuat daripada bahan NBR 70 Shore A yang sama. Rekabentuk empat titik sentuh mengurangkan geseran gelongsor berbanding jalur sentuh berterusan cincin-O, manakala alur pengekalan pelincir di antara bucu-bucu membantu mengekalkan lapisan nipis minyak pada permukaan penghermet. Dalam ujian ketahanan, cincin-X mencapai sasaran satu juta kitaran dengan kadar kebocoran dalam spesifikasi. Rekabentuk akhir menggunakan cincin-X yang disaizkan mengikut dimensi piawai AS568 serta rekabentuk alur yang dioptimumkan untuk keratan rentas berbucu empat. Senario ini menggambarkan bagaimana pilihan geometri segel—bukan hanya bahan—boleh menentukan sama ada injap memenuhi sasaran prestasi dan ketahanannya.

Pengesahan Kualiti dan Pemilihan Pembekal

Apabila mencari X-ring khas untuk aplikasi injap, mengesahkan kualiti dan kekonsistenan produk adalah penting untuk mengelakkan kegagalan di medan yang boleh menyebabkan kebocoran injap, penghentian proses, atau insiden keselamatan. Pembeli perlu meminta pembekal menyediakan laporan pemeriksaan dimensi yang mengesahkan bahawa setiap kelompok X-ring memenuhi toleransi yang ditetapkan bagi diameter keratan rentas, diameter dalaman, dan simetri lobus. Dokumen sijil bahan harus mengenal pasti sebatian elastomer khusus dan termasuk ukuran kekerasan daripada setiap kelompok pengeluaran. Bagi aplikasi injap kritikal, ujian tambahan seperti set mampatan mengikut ASTM D395 atau ISO 815, sifat tegangan mengikut ASTM D412 atau ISO 37, serta ujian rendaman mengikut ASTM D471 atau ISO 1817 menggunakan cecair proses sebenar memberikan pengesahan kuantitatif terhadap prestasi segel. Pembekal yang beroperasi di bawah sistem pengurusan kualiti bersijil ISO 9001 menunjukkan komitmen terhadap kawalan proses dan ketelusuran. Pembeli yang menilai pembekal X-ring juga perlu mempertimbangkan keupayaan sokongan teknikal pembekal: pembekal yang berkelayakan akan mengajukan soalan terperinci mengenai dimensi alur, keadaan tekanan, keserasian cecair, dan keperluan kitaran, bukan sekadar memberikan harga produk piawai. Pendekatan perunding ini amat bernilai bagi aplikasi X-ring khas di mana produk katalog piawai mungkin tidak memenuhi keperluan aplikasi.

Soalan Lazim

Soalan: Apakah kelebihan utama cincin-X berbanding cincin-O dalam aplikasi injap?

Jawapan: Keratan rentas berbentuk empat lobus cincin-X memberikan dua garis sentuh pengedap pada setiap sisi, bukannya satu jalur sentuh lebar seperti cincin-O. Ini mengurangkan geseran gelongsor kira-kira 30 hingga 50 peratus berbanding cincin-O yang setara. Geseran yang lebih rendah ini mengurangkan keperluan daya aktuator, mengurangkan haus pengedap, dan memanjangkan jangka hayat perkhidmatan dalam aplikasi injap dinamik. Alur pengekalan pelincir di antara lobus juga membantu mengekalkan filem cecair pada permukaan pengedap semasa keadaan permulaan kering.

Soalan: Adakah cincin-X boleh digunakan dalam kedua-dua aplikasi injap putar dan berulang-alik?

A: Ya, cincin-X sesuai untuk kedua-dua gerakan putar dan bolak-balik. Dalam aplikasi putar, geseran yang lebih rendah daripada reka bentuk empat titik sentuh mengurangkan keperluan tork dan penjanaan haba berbanding cincin-O. Namun, reka bentuk alur mesti mengambil kira jenis gerakan yang berbeza: aplikasi putar mungkin memerlukan alur yang sedikit lebih lebar untuk menampung gerakan berpusing yang boleh dialami oleh cincin-X di bawah putaran.

S: Bagaimana saya menentukan sama ada saiz cincin-X piawai atau suaiannya diperlukan untuk injap saya?

A: Pertama sekali, semak sama ada dimensi lubang dan alur injap anda sepadan dengan saiz piawai yang ditakrifkan dalam ISO 3601 atau AS568. Jika terdapat padanan tepat, cincin-X piawai merupakan pilihan paling berkesan dari segi kos dan akan mempunyai tempoh penghantaran yang lebih pendek. Jika injap anda menggunakan dimensi eksklusif yang berada di antara saiz piawai, atau jika geometri alur direka khas untuk jenis pelindung lain, maka cincin-X tersuai mungkin diperlukan. Berikan kepada pembekal anda diameter lubang, diameter alur, lebar alur, dan kedalaman alur, serta minta mereka mencadangkan pendekatan terbaik untuk aplikasi khusus anda.
