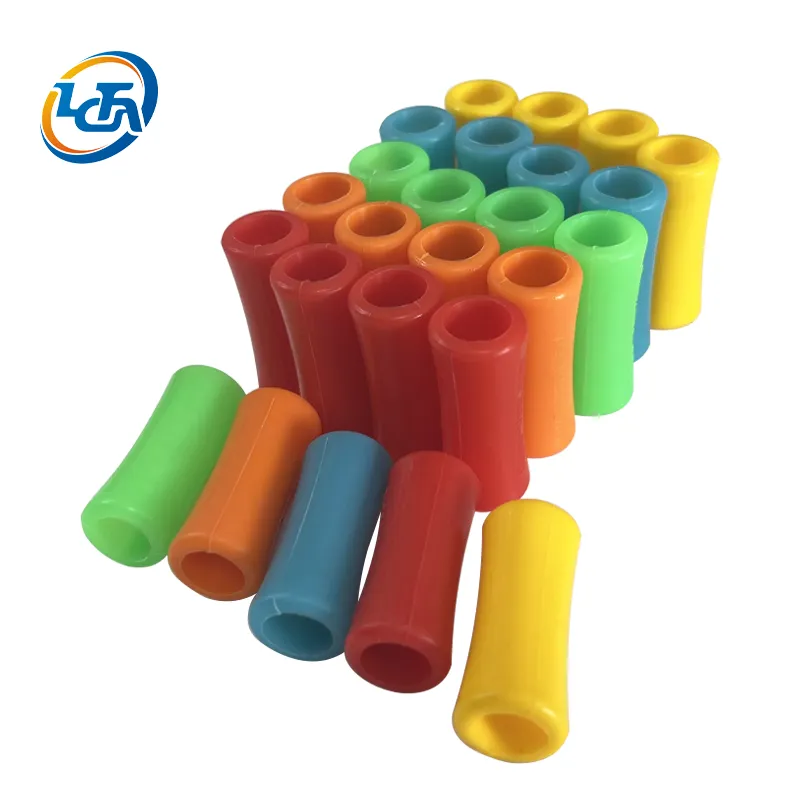

Co czyni przegub gumowy wysokiej wydajności?

Dlaczego wydajność tulei gumowych to problem systemowy

Tuleja gumowa znajduje się pomiędzy dwoma elementami metalowymi i musi jednocześnie spełniać kilka zadań: przenosić obciążenie, pochłaniać drgania, umożliwiać kontrolowany zakres ruchu oraz izolować hałas. Gdy tuleja gumowa ulega awarii wcześniej niż przewidziano, wina rzadko spoczywa wyłącznie na materiale gumowym. Częściej elastomer został dobrany bez uwzględnienia toru przekazywania obciążenia, amplitudy ruchu lub warunków otoczenia. Wysokiej wydajności tuleja gumowa powstaje więc w wyniku dopasowania materiału, twardości, geometrii oraz sposobu przyklejenia do rzeczywistych wymagań danego połączenia. Zrozumienie wzajemnego wpływu tych czterech czynników decyduje o tym, czy tuleja będzie działać przez wiele sezonów, czy też będzie wymieniana co sezon.

Wybór elastomeru określa podstawowy poziom wydajności

Pierwszą decyzją jest wybór elastomeru. Kauczuk akrylonitrylowo-butadienowy, zwykle oznaczany skrótem NBR, charakteryzuje się dobrą odpornością na oleje i paliwa oraz działa w zakresie temperatur od ok. –30 do 100 °C, co czyni go powszechnym wyborem dla urządzeń narażonych na smary. EPDM świetnie radzi sobie z wodą, parą wodną, ozonem oraz warunkami zewnętrznymi i jest często stosowany w środowiskach zewnętrznych oraz tam, gdzie wymagane są operacje mycia pod ciśnieniem. Fluoroelastomer (FKM) działa w zakresie od ok. –20 do 200 °C i cechuje się wysoką odpornością chemiczną, dlatego znajduje zastosowanie w połączeniach narażonych na wysokie temperatury oraz działanie agresywnych chemikaliów. Silikon (VMQ) zachowuje swoja elastyczność w zakresie od ok. –60 do 200 °C i jest stosowany tam, gdzie występują duże wahania temperatury lub istotne są kontakt z żywnością, zastosowania medyczne oraz elektroniczne. SBR, HNBR oraz FFKM zapewniają odporność na ścieranie, działanie wodoru oraz ekstremalne obciążenia chemiczne. Wybór odpowiedniego elastomeru w oparciu o rzeczywiste warunki eksploatacji, a nie zwyczaj, to pierwszy krok ku osiągnięciu wysokiej wydajności.

Twardość i zachowanie dynamiczne

Twardość jest podawana w skali Shore A, a standardowa produkcja obejmuje zakres od około 30 do 90 jednostek Shore A. Twardość określa, o ile tuleja ulega odkształceniu pod danym obciążeniem. Miękka tuleja lepiej izoluje drgania i lepiej toleruje niewycentrowanie, ale ulega większemu odkształceniu, co może zmieniać położenie połączonych elementów. Twardsza tuleja utrzymuje prawidłowe wycentrowanie i odporność na wypychanie przy dużym obciążeniu, ale przekazuje więcej drgań. Ponieważ tuleja zwykle działa dynamicznie, obciążenie jest wielokrotnie przykładane i zdejmowane, dlatego zdolność mieszanki do przywrócenia pierwotnego kształtu po ucisku ma takie samo znaczenie jak jej początkowa twardość. To zachowanie odzyskiwania kształtu zapewnia stabilną wydajność przez tysiące cykli.

Geometria, połączenie oraz ścieżka obciążenia

Nawet poprawny elastomer może ulec uszkodzeniu, jeśli geometria nie rozprowadza naprężeń w odpowiedni sposób. Tulejka zbyt cienka w obszarze obciążonego barku będzie się rozrywać na krawędzi, podczas gdy tulejka z ostrymi wewnętrznymi narożnikami będzie skupiać naprężenia i pękać. Tam, gdzie tulejka jest połączona z metalową wkładką, wytrzymałość połączenia gumy z metalem decyduje o tym, czy element wytrzyma wysokie obciążenie bez odwarstwiania się. Średnica, grubość ścianki oraz konstrukcja wspornika wpływają na sposób przekazywania siły od wewnętrznego elementu do zewnętrznego korpusu. Sprawdzenie ścieżki obciążenia na rysunku przed produkcją – przy użyciu plików 2D w formacie PDF lub CAD albo plików 3D w formacie IGES lub STEP, bądź istniejącego wzorca – to sposób, w jaki dostawca potwierdza, że geometria odpowiada zaplanowanemu zakresowi zastosowania.

Odporność na czynniki środowiskowe w trakcie okresu eksploatacji

Wydajność musi być utrzymywana przez lata, a nie tylko przez pierwszy tydzień. Ozon, promieniowanie UV oraz cykliczne zmiany temperatury powodują starzenie się kauczuku nawet przy umiarkowanym obciążeniu mechanicznym, dlatego zastosowania na zewnątrz i w komorze silnika wymagają mieszanki o wbudowanej odporności na takie starzenie. Należy sprawdzić, czy wybrany elastomer wykazuje odporność na kontakt z olejem, smarem, cieczą chłodzącą lub środkami czyszczącymi, ponieważ materiał, który rozpręża się w trakcie eksploatacji, traci swoje wymiary oraz zdolność do przenoszenia obciążeń. Zakupujący powinni zarejestrować pełny zakres czynników ekspozycyjnych – temperatury, substancji chemicznych oraz warunków pogodowych na zewnątrz – i potwierdzić, że dana mieszanka jest certyfikowana do wszystkich tych warunków, a nie jedynie do najbardziej oczywistych.

Przykład praktycznego zastosowania

Rozważmy urządzenie przemysłowe, w którym oryginalna wkładka gumowa pękła już po kilku miesiącach. Badania wykazały, że element został wykonany z ogólnego materiału gumowego, który nie wykazywał odporności na smar stosowany w miejscu mocowania, a jego pierścień nośny był zbyt cienki, aby wytrzymać amplitudę drgań. Przełożenie wymagań w kierunku materiału gumowego odpornego na olej, zwiększenie twardości o jeden stopień w celu ograniczenia odkształceń oraz pogrubienie pierścienia nośnego razem rozwiązały problem awarii. Żadna z tych zmian z osobna nie była decydująca; poprawa wynikła z dopasowania materiału, twardości i geometrii do rzeczywistych warunków eksploatacji. To właśnie istota wysokowydajnej wkładki gumowej. Dostawca posiadający własne zespoły zajmujące się mieszaniem gumy i wytwarzaniem form może przeanalizować te trzy aspekty łącznie, ponieważ materiał gumowy i forma są opracowywane przez tę samą organizację.

Jak określić i zweryfikować wkładkę gumową

Jasne specyfikacje tulei gumowej zawierają informacje o rodzaju elastomeru, twardości w skali Shore A, wymiarach współpracujących, materiale wkładki metalowej (jeśli dotyczy) oraz środowisku, w jakim element musi funkcjonować. Zamawiający powinni zażądać podania klasy materiału, zakresu temperatur roboczych oraz potwierdzenia stosowania systemu zarządzania jakością, np. normy ISO 9001; ponadto powinni przeanalizować dokumenty CE i RoHS pod kątem zgodności z własnymi wymaganiami. Żądanie próbki przed rozpoczęciem produkcji jest standardową praktyką w przypadku elementów dynamicznych, ponieważ dopasowanie, twardość i wykończenie łatwiej zweryfikować na fizycznej próbce niż na rysunku technicznym. Zdefiniowany przepływ zamówień – od określenia wymagań przez ofertę, potwierdzenie terminu dostawy, produkcję aż po wysyłkę – zapewnia ochronę obu stron. W przypadku elementów krytycznych zamawiający mogą dodatkowo żądać kontroli wymiarów zgodnie z rysunkiem technicznym oraz pisemnego potwierdzenia klasy materiału, co umożliwia weryfikację odbieranych części zamiast zakładać ich poprawność.

Pytania zadawane przez zamawiających dotyczące tulei gumowych

Czy miększa gumowa podkładka zawsze lepiej tłumi wibracje?

Niekoniecznie. Miększe mieszanki lepiej izolują wibracje, ale odkształcą się one także bardziej i mogą dopuścić do przesunięcia połączonych elementów poza ich prawidłową osadę. Najlepsza twardość zależy od tego, jak duża odkształcalność jest dopuszczalna w danej konstrukcji.

Dlaczego moja gumowa podkładka pękła przy krawędzi?

Pęknięcia przy krawędzi zwykle wskazują na skupienie naprężeń, zbyt cienkie obciążone ramię lub zmianę twardości mieszanki w wyniku starzenia. Przegląd geometrii i warunków eksploatacji w połączeniu to najszybszy sposób na ustalenie przyczyny.

Czy można dostarczyć gumową podkładkę do niestandardowego gniazda?

Tak. Gumowe podkładki niestandardowe dla sprzętu przemysłowego produkowane są na podstawie rysunku, modelu 3D lub wzorca, więc niestandardowe gniazdo nie stanowi przeszkody – choć nowe narzędzia mogą wpłynąć na czas realizacji.
