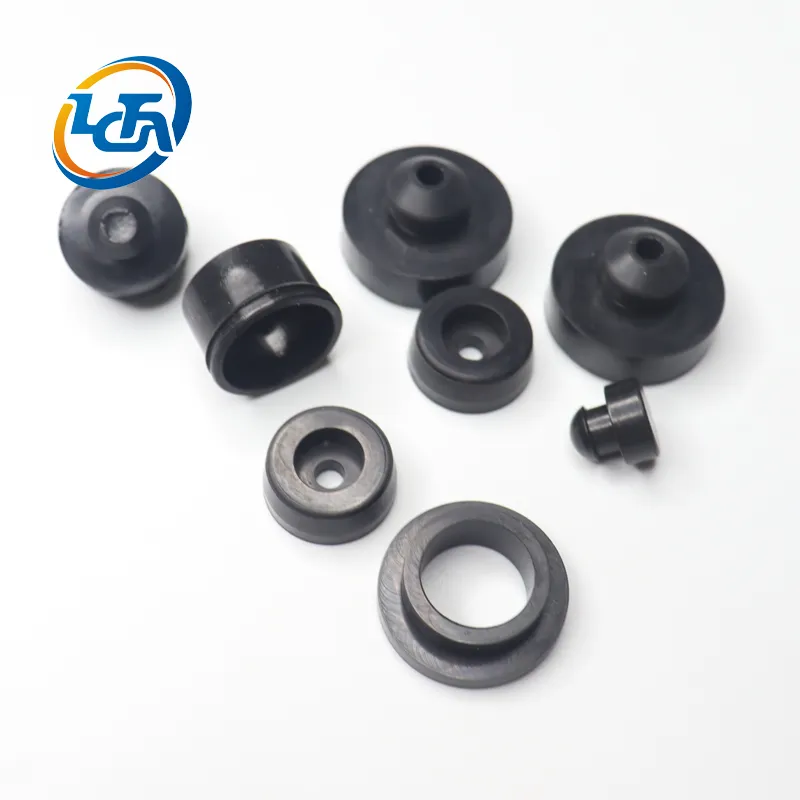

W jaki sposób gumowe wkładki chronią przewody elektryczne

Główna funkcja gumowej tulejki ochronnej

Gumowa tulejka ochronna to mała gumowa pierścieniowa wkładka umieszczana w otworze wykonanym w płycie metalowej lub plastikowej; jej zadaniem jest ochrona wszystkiego, co przechodzi przez ten otwór. W pracach elektrycznych oznacza to ochronę przewodów i kabli. Bez tulejki ochronnej kabel przechodzący przez ostry krawędź metalową ociera się o tę krawędź przy każdej wibracji urządzenia, a izolacja stopniowo się zużywa. Gumowa tulejka ochronna eliminuje ten rodzaj uszkodzenia, zapewniając kabelowi gładką i sprężystą powierzchnię, do której może się opierać. Jest to tania część zapobiegająca całej kategorii awarii, dlatego stosowana jest w urządzeniach AGD, panelach sterowania, pojazdach oraz maszynach przemysłowych.

Zapobieganie zużyciu i ścieraniu na krawędziach paneli

Najbardziej bezpośrednią ochroną, jaką zapewnia gumowa tulejka przewodowa, jest ochrona przed zużyciem. Otwory wykonane przez przebicie lub wiertnicę mają zwykle ostrą krawędź lub wybrzuszenie (grubość), a nawet niewielkie wybrzuszenie działa jak ostrze przecinające poruszający się przewód. Gumowa tulejka przewodowa zakrywa tę krawędź warstwą gumy, dzięki czemu przewód ślizga się po miękkim materiale zamiast po metalu. Skuteczność tej ochrony zależy od dwóch czynników: jak dobrze tulejka przylega do otworu, aby nie wypaść, oraz jak dobrze sama odporność na ścieranie. Odporność na ścieranie zależy od rodzaju mieszanki gumowej; guma krzemionkowa i guma fluorowa są zazwyczaj lepsze w długotrwałej ochronie przed tarciem niż miększe, uniwersalne gatunki gumy, co ma znaczenie tam, gdzie przewody poruszają się lub drżą w sposób ciągły.

Izolacja i bezpieczeństwo elektryczne

Guma jest dobrym izolatorem elektrycznym, a ta właściwość czyni tulejkę przydatną nie tylko do ochrony mechanicznej. Gdy przewód przechodzi przez przewodzącą płytę, tulejka tworzy warstwę izolacji między przewodnikiem a metalem, zmniejszając ryzyko zwarcia w przypadku uszkodzenia izolacji przewodu. W urządzeniach, w których pojedyncza usterka może spowodować podanie napięcia na metalową obudowę, ten dodatkowy barierowy element stanowi rzeczywistą cechę bezpieczeństwa, a nie jedynie wygodę użytkowania. Kupujący tulejki przeznaczone do zastosowań elektrycznych powinni potwierdzić zamierzone zastosowanie u dostawcy, ponieważ taka sama geometria tulejki może być dostępna w różnych związkach chemicznych dobranych do różnych poziomów wymagań dotyczących izolacji elektrycznej i odporności środowiskowej.

Uszczelnianie przed pyłem, wilgocią i wibracjami

Wiele tulejek zapewnia również uszczelnienie. Tulejka dobrze dopasowana do otworu lub dostarczana jako zamknięta tulejka z przekłutym środkiem chroni obudowę przed pyłem i wilgocią oraz utrzymuje przewody w odpowiedniej pozycji. Uszczelnienie ma kluczowe znaczenie w obszarach poddawanych myciu pod ciśnieniem, instalacjach zewnętrznych oraz urządzeniach narażonych na działanie chłodziwa lub środków czyszczących, ponieważ przedostanie się wody może prowadzić do korozji zacisków i powstania usterek. Jednocześnie gumowy materiał pochłania drgania, dzięki czemu gumowa tulejka zmniejsza naprężenia mechaniczne przenoszone na przewód i łącznik. Jeden element pełni więc trzy funkcje: ochronę krawędzi, uszczelnienie oraz tłumienie.

Wybór materiału i twardości w zależności od środowiska

Wybór materiału przebiega według tej samej logiki co w przypadku innych uszczelek. Akrylonitrylowo-butadienowa guma (NBR) wykazuje odporność na oleje i paliwa w zakresie temperatur od ok. –30 do 100 °C i nadaje się do maszyn narażonych na działanie smarów. Guma EPDM radzi sobie z wodą, parą wodną, ozonem oraz warunkami zewnętrznymi, ale nie jest pierwszym wyborem przy kontakcie z olejami ropopochodnymi. Guma fluorowana (FKM) działa w zakresie od ok. –20 do 200 °C i charakteryzuje się wysoką odpornością chemiczną, co czyni ją odpowiednią dla surowych środowisk. Guma krzemionkowa (VMQ) funkcjonuje w zakresie od ok. –60 do 200 °C i nadaje się do warunków o dużych wahaniach temperatury oraz do kontaktu z żywnością, sprzętem medycznym i elektronicznym. Guma SBR, wodorowana guma akrylonitrylowo-butadienowa (HNBR) oraz perfluoroelastomer (FFKM) są stosowane przy ekstremalnym zużyciu, w środowiskach wodorowanych oraz przy skrajnie agresywnych działaniach chemicznych. Twardość podawana jest w skali Shore A; standardowe produkcyjne zakresy obejmują ok. 30–90 jednostek Shore A. Zbyt miękka gumowa tulejka montażowa może wypaść z panelu; zbyt twarda może nie zapewnić odpowiedniego uszczelnienia ani skutecznego tłumienia drgań.

Przykład zastosowania wiązki przewodów

Rozważmy panel sterowania, w którym przewody wielokrotnie ulegały uszkodzeniom w pobliżu otworów wlotowych. Inspekcja wykazała, że otwory pozostawiono z ostrymi krawędziami i bez tulejek ochronnych (grommetów), a powłoki przewodów były zużyte w miejscach, gdzie naciskały na metal. Zastosowanie tulejek o odpowiedniej twardości i odporności na oleje, dobranych do grubości panelu, wyeliminowało zużycie przez tarcie. W drugim przypadku zewnętrzne obudowy uległy zalaniu wodą przez zbyt duży otwór wlotowy; dopasowana tulejka – zarówno do średnicy otworu, jak i przewodu – przywróciła szczelność. Oba problemy rozwiązano poprzez dopasowanie elementu do otworu i warunków środowiskowych, a nie przez zmianę przewodów. Dostawca potrafiący produkować niestandardowe rozmiary tulejek na podstawie rysunku lub wzorca może pokryć nietypowe grubości paneli i średnice otworów, których nie obejmują części standardowe.

Lista kontrolna doboru rozmiaru i specyfikacji

Przed złożeniem zamówienia zanotuj grubość płyty, średnicę otworu, średnicę kabla lub wiązki kabli, temperaturę pracy oraz obecne chemikalia lub warunki pogodowe. Zapytaj, czy gumowa nakładka jest otwarta czy zamknięta, czy wymagany jest przekłuty środek oraz jaki zastosowano związek i twardość. Potwierdź system jakości, np. ISO 9001, oraz sprawdź dokumenty CE i RoHS pod kątem zgodności z własnymi wymaganiami. W przypadku niestandardowych rozmiarów dostarcz rysunek 2D w formacie PDF lub CAD, plik 3D w formacie IGES lub STEP albo próbkę. Większość dostawców akceptuje te formaty i może wykonać partię próbna przed masową produkcją, aby zweryfikować dopasowanie i twardość. W przypadku powtarzanej produkcji warto potwierdzić, że w każdej partii będzie stosowany ten sam związek i ta sama twardość, ponieważ zmiana związku może wpłynąć zarówno na chwyt płyty, jak i na właściwości uszczelniające.

Pytania kupujących dotyczące gumowych nakładek

Czy nadal potrzebuję nakładki, jeśli otwór został zdeburrowany?

Tak. Usuwanie zacieków eliminuje zaciek, ale pozostawia twardy krawędz metalową, a wibracje nadal będą powodować ścieranie poruszającego się przewodu o tę krawędź w czasie. Kołek zastępuje tę krawędź elastyczną powierzchnią.

Jaka jest różnica między kołkiem otwartym a zamkniętym?

Kołek otwarty to prosty pierścień chroniący krawędź i umożliwiający boczne wprowadzanie przewodu. Kołek zamknięty zawiera centralną przegrodę, często przebitą, która zapewnia uszczelnienie przed pyłem i wilgocią.

Który materiał jest najlepszy do kołka gumowego przeznaczonego na zewnątrz?

EPDM jest często wybierany do zastosowań zewnętrznych ze względu na odporność na wodę, parę wodną, ozon i warunki atmosferyczne, podczas gdy FKM nadaje się do bardziej gorących i chemicznie agresywnych środowisk. Odpowiedni wybór zależy od pełnego zestawu czynników ekspozycji.
