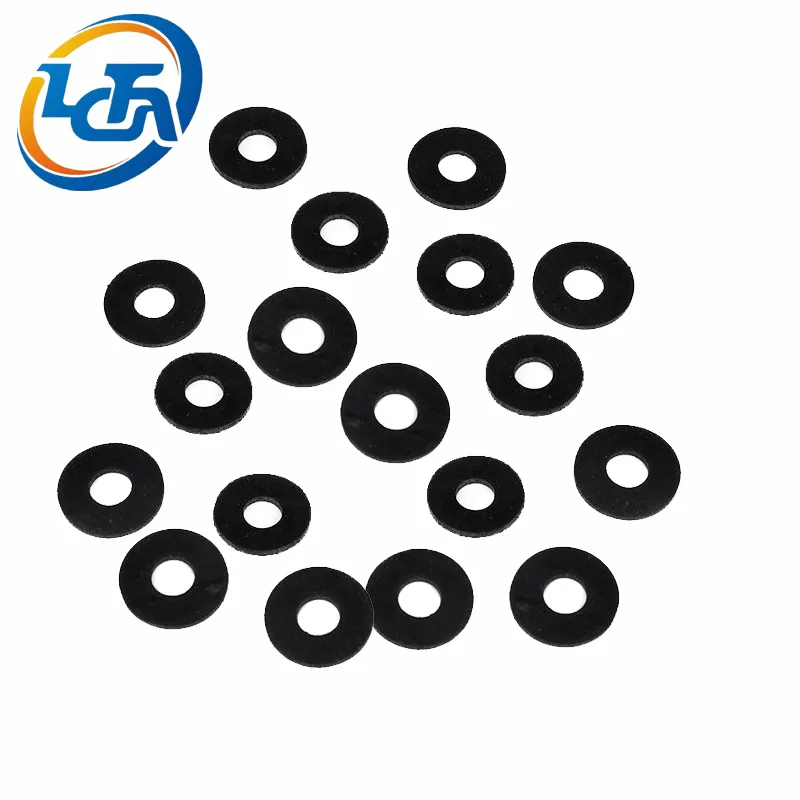

Czy uszczelniające pierścienie gumowe można dostosować do wysokiego ciśnienia

Zrozumienie wyzwań związanych z ciśnieniem dla uszczelek gumowych

Uszczelniający pierścień gumowy może wydawać się prostym, płaskim pierścieniem, ale gdy ma zapewniać uszczelnienie w warunkach wysokiego ciśnienia, jego projekt staje się poważnym wyzwaniem inżynierskim. W warunkach podwyższonego ciśnienia standardowy pierścień gumowy narażony jest na wiele zagrożeń utraty funkcjonalności. Wypchnięcie (extrusion) występuje, gdy materiał gumowy jest wciskany do szczeliny pomiędzy połączonymi kołnierzami, co powoduje trwałe odkształcenie pierścienia i tworzy ścieżkę przecieku. Wyrzut (blowout) zachodzi, gdy ciśnienie wewnętrzne przekracza zdolność pierścienia gumowego do utrzymania swojej pozycji, co może skutkować całkowitym wyrzuceniem pierścienia z połączenia. Utrata sprężystości (compression set), czyli skłonność gumy do utraty zdolności do odzyskiwania pierwotnej postaci po długotrwałym ściskaniu, przyspiesza pod wpływem jednoczesnego działania ciśnienia i temperatury, stopniowo zmniejszając siłę uszczelniającą aż do momentu wystąpienia przecieku. Dla zakupujących przemysłowych, którzy potrzebują pierścieni gumowych odpornych na wysokie ciśnienie w układach hydraulicznych, pompach wysokociśnieniowych, kołnierzu rurociągów, zbiornikach ciśnieniowych oraz urządzeniach przemysłowych do przetwarzania materiałów, zrozumienie sposobów dostosowania pierścieni gumowych do tych wymagających zastosowań jest kluczowe. Odpowiedź brzmi: tak, pierścienie gumowe mogą być zaprojektowane do pracy w warunkach wysokiego ciśnienia, lecz wymaga to starannej uwagi przy doborze materiału, kształtowaniu geometrycznym, zastosowaniu rozwiązań wzmacniających oraz przeprowadzeniu testów weryfikacyjnych.

Wybór materiałów do zapewnienia wydajności myjki wysokociśnieniowej

Materiał gumowy wybrany do uszczelki gumowej przeznaczonej do zastosowań wysokociśnieniowych musi spełniać kilka wzajemnie wykluczających się wymagań. Materiał ten musi posiadać wystarczającą twardość, aby zapobiegać wypchnięciu (ekstruzji), jednocześnie zachowując wystarczającą elastyczność, by dopasować się do nieregularności powierzchni flanszy i utworzyć niezawodną uszczelkę. W większości zastosowań wysokociśnieniowych uszczelki gumowe mają twardość w zakresie 70–90 stopnia Shore A, co jest znacznie wyższe niż twardość uszczelek ogólnego przeznaczenia, zwykle mieszcząca się w zakresie 40–60 stopnia Shore A. NBR (guma nitrilowo-butadienowa) jest jednym z najczęściej stosowanych materiałów do uszczelek gumowych w układach olejowych i paliwowych wysokiego ciśnienia, ponieważ łączy dobrą wytrzymałość mechaniczną z doskonałą odpornością na oleje. Wytrzymałość na rozciąganie oraz odporność na rozerwanie pozwalają jej skutecznie przeciwdziałać naprężeniom mechanicznym występującym w środowiskach pod ciśnieniem. W zastosowaniach związanych z wodą, parą wodną lub płynem hamulcowym przy wysokim ciśnieniu preferowane są uszczelki z gumy EPDM ze względu na jej odporność na ciecze polarne, temperaturę oraz odkształcenie permanentne (kompresyjne). Jednakże niższa odporność EPDM na rozerwanie w porównaniu do NBR oznacza, że maksymalne ciśnienie robocze dla danej geometrii uszczelki jest zwykle niższe. Uszczelki z gumy FKM (Viton) zapewniają najlepszą kombinację odporności na wysokie temperatury, odporności chemicznej oraz integralności mechanicznej, co czyni je odpowiednimi do najbardziej wymagających zastosowań wysokociśnieniowych w przemyśle chemicznym, choć ich koszt materiałowy jest znacznie wyższy. W przypadku ekstremalnie wysokich ciśnień przekraczających 100 barów lub 1500 psi uszczelki gumowe zbrojone materiałem włóknistym zawierają warstwy tkaniny, np. aramidowej lub nylonowej, wbudowane w masę gumową, co znacznie zwiększa wytrzymałość na rozciąganie i zapobiega wypchnięciu (ekstruzji), podobnie jak w przypadku zasad zastosowanych przy produkcji węży hydraulicznych przeznaczonych do pracy przy wysokim ciśnieniu.

Czynniki projektowania geometrycznego wpływające na klasę ciśnienia

Wymiary fizyczne uszczelki gumowej bezpośrednio decydują o jej zdolności do utrzymywania ciśnienia. Grubsza przekrojowa warstwa uszczelki zapewnia większą objętość materiału, który może przeciwdziałać wypchnięciu (ekstruzji), oraz większy zapas ściskania, umożliwiający utrzymanie siły uszczelniającej w miarę relaksacji gumy w czasie. Jednak zwiększenie grubości zwiększa również ryzyko bocznego wypchnięcia uszczelki pod wpływem ciśnienia, jeśli odstęp między kołnierzami nie jest odpowiednio kontrolowany. Stosunek średnicy wewnętrznej do średnicy zewnętrznej wpływa na sposób rozkładu naprężeń w uszczelce pod działaniem ciśnienia. Wąska szerokość radialna względem średnicy otworu skupia naprężenia na krawędzi wewnętrznej, czyli tam, gdzie zwykle rozpoczyna się proces ekstruzji. Uszczelka o dużej szerokości radialnej rozprowadza obciążenie ciśnieniowe na większej powierzchni styku, co zmniejsza maksymalne koncentracje naprężeń. Projekt rowka lub gniazda w kołnierzu współpracującym ma takie samo znaczenie. Poprawnie zaprojektowany prostokątny rowek o kontrolowanych luzach ogranicza ruch uszczelki gumowej i ogranicza odstęp, do którego materiał może zostać wypchnięty. W zastosowaniach wysokociśnieniowych stosuje się pierścienie wsporcze – zwykle wykonane z twardszego materiału, takiego jak PTFE lub PEEK – umieszczane po stronie niskiego ciśnienia względem uszczelki gumowej; fizycznie one blokują szczelinę ekstruzji i mogą podwoić lub nawet więcej zwiększyć dopuszczalne ciśnienie dla uszczelki. Te uwarunkowania geometryczne i systemowe oznaczają, że dostosowanie uszczelki gumowej do pracy przy wysokim ciśnieniu rzadko sprowadza się jedynie do wyboru twardszej gumy. Wymaga to kompleksowej analizy całego systemu uszczelniającego, w tym projektu kołnierza, obciążenia śrub, chropowatości powierzchni oraz zakresu temperatur roboczych.

Opcje dostosowania uszczelek gumowych wysokociśnieniowych

Gdy standardowe gumowe podkładki z katalogu nie spełniają wymagań dotyczących wysokiego ciśnienia, dostępne są różne opcje dostosowania. Indywidualne dobranie składu mieszanki gumowej umożliwia producentowi posiadającemu własne wyposażenie do mieszania opracowanie mieszanki gumowej o precyzyjnie dobranych parametrach twardości, wytrzymałości na rozciąganie, wydłużenia oraz odporności na odkształcenie permanentne, niezbędnych do działania w określonych warunkach ciśnienia, temperatury i medium. Może to obejmować m.in. zmianę ilości sadzy w mieszance w celu zwiększenia twardości i wzmacniania materiału, wybór układu utwardzania nadtlenkowego zamiast siarkowego w celu poprawy odporności na odkształcenie permanentne lub wprowadzenie specjalnych dodatków zwiększających odporność gumy na eksplozyjne dekompresje przy szybkim obniżeniu ciśnienia. Indywidualne formy wtryskowe umożliwiają produkcję gumowych podkładek o niestandardowych wymiarach, w tym nietypowych stosunkach średnic, zaokrąglonych krawędziach zmniejszających uszkodzenia podczas montażu lub wbudowanych elementach pozycjonujących zapewniających prawidłowe umieszczenie podkładki w trakcie montażu. W przypadku najbardziej ekstremalnych wymagań ciśnieniowych możliwe jest opracowanie podkładek gumowych z wkładką z materiału włóknistego lub metalowego, gdzie materiał wzmacniający jest wiązany z gumą w trakcie procesu formowania, tworząc strukturę kompozytową o znacznie wyższej wytrzymałości na pęknięcie. Xingtai Longcheng Sealing, dzięki dedykowanemu zespołowi badawczo-rozwojowemu zajmującemu się gumą oraz ponad 8000 istniejącym formom, jest w stanie wspierać te opcje dostosowania. Certyfikowany zgodnie ze standardem ISO 9001 system zarządzania jakością firmy gwarantuje, że niestandardowe podkładki gumowe są produkowane z dokumentowanymi certyfikatami materiałów oraz parametrami procesu, które mogą być wykorzystane przy kolejnych zamówieniach powtórzonych.

Testowanie i walidacja projektów myjek wysokociśnieniowych

Żadna wysokociśnieniowa uszczelka gumowa nie powinna być wprowadzana do eksploatacji bez odpowiednich testów walidacyjnych. Konkretne badania zależą od zastosowania, ale typowy protokół walidacji obejmuje kilka kluczowych ocen. Badanie ciśnienia pęknięcia polega na stopniowym zwiększaniu ciśnienia w uszczelnionym połączeniu aż do wystąpienia awarii, co pozwala określić margines bezpieczeństwa pomiędzy nominalnym ciśnieniem roboczym a ostatecznym punktem awarii. Badanie to ujawnia, czy awaria zachodzi w wyniku wypchnięcia, wyrzucenia lub pęknięcia samego materiału gumowego, dostarczając informacji diagnostycznych służących doskonaleniu projektu. Badanie cyklicznego ciśnienia poddaje uszczelkę gumową powtarzającym się impulsom ciśnienia – od zera do ciśnienia roboczego i z powrotem – symulując warunki zmęczeniowe występujące w rzeczywistych systemach hydraulicznych i pneumatycznych. Uszczelka gumowa, która przejdzie pojedyncze badanie ciśnienia pęknięcia, może ulec awarii już po kilku tysiącach cykli, jeśli materiał ma niską odporność na zmęczenie lub projekt umożliwia postępujące wypychanie. Badanie ciśnienia w podwyższonej temperaturze łączy wysokie ciśnienie z wysoką temperaturą, uwzględniając fakt, że materiały gumowe miękkną i tracą wytrzymałość mechaniczną wraz ze wzrostem temperatury. Uszczelka gumowa o dopuszczalnym ciśnieniu roboczym 200 bar w temperaturze pokojowej może wytrzymać jedynie 100 bar w temperaturze 120 °C. Pomiar szybkości wycieku przy użyciu spektrometrii masowej helu lub metod dekrementu ciśnienia ilościowo określa rzeczywistą skuteczność uszczelniania, zamiast polegać wyłącznie na prostej wizualnej ocenie „zaliczone/niezaliczone”. Te testy walidacyjne generują dane, które zarówno producent, jak i zakupujący mogą wykorzystać do potwierdzenia, że niestandardowa uszczelka gumowa spełnia wymagania danego zastosowania przed rozpoczęciem seryjnej produkcji.

Scenariusz zastosowania: uszczelnianie kolektorów hydraulicznych wysokociśnieniowych

Rozważmy praktyczny przykład producenta bloków hydraulicznych stosowanych w mobilnym sprzęcie budowlanym. Blok hydrauliczny wymaga płaskich uszczelek gumowych do uszczelnienia między warstwami sekcji zaworów działających przy stałym ciśnieniu 250 bar oraz okresowych szczytach ciśnienia do 350 bar. Ciecz hydrauliczna to olej mineralny, a temperatura robocza mieści się w zakresie od minus 20 do plus 100 stopni Celsjusza. Standardowa uszczelka z kauczuku NBR o twardości 60 Shore A, pozyskana z katalogu, początkowo zapewniała akceptowalne uszczelnienie w temperaturze pokojowej; jednak po kilku tygodniach eksploatacji w terenie uszczelki ulegały stopniowemu wypychaniu (ekstruzji) do szczeliny pomiędzy sekcjami bloku hydraulicznego, co ostatecznie spowodowało wycieki oleju na zewnątrz. Rozwiązaniem było współpracę z producentem uszczelek gumowych w celu opracowania niestandardowego rozwiązania. Ostateczny projekt wykorzystywał mieszankę NBR o twardości 85 Shore A z systemem utwardzania nadtlenkowego, zapewniającym lepszą odporność na odkształcenie permanentne (compression set) w podwyższonej temperaturze. Grubość uszczelki zwiększono o 20%, aby zapewnić większą objętość materiału i tym samym zwiększyć odporność na ekstruzję, a po stronie przepływu (strona wylotowa) każdej uszczelki dodano pierścienie wsporcze z PTFE. Testy walidacyjne obejmowały 1000-godzinny test wytrzymałościowy przy ciśnieniu 250 bar i temperaturze 100 stopni Celsjusza, podczas którego monitorowano wycieki w sposób ciągły. Dostosowane rozwiązanie z uszczelkami gumowymi całkowicie wyeliminowało problem wycieków w eksploatacji i zostało następnie przyjęte jako standardowa specyfikacja uszczelnienia dla całej linii produktów bloków hydraulicznych. Przykład ten ilustruje, jak systematyczne podejście do dostosowywania uszczelek gumowych – łączące dobór materiału, optymalizację geometryczną oraz testy walidacyjne – może rozwiązać wyzwania związane z uszczelnianiem w wysokim ciśnieniu, których nie da się rozwiązać za pomocą gotowych, komercyjnie dostępnych produktów.

Jak przekazać dostawcy wymagania dotyczące myjki wysokociśnieniowej

Aby uzyskać skuteczny, niestandardowy uszczelniacz gumowy przeznaczony do zastosowań w warunkach wysokiego ciśnienia, kupujący powinni dostarczyć dostawcy pełnego zestawu parametrów aplikacyjnych. Należy podać ciśnienie robocze, w tym zarówno normalne ciśnienie pracy, jak i wszelkie chwilowe szczyty ciśnienia lub warunki uderzeniowe. Należy określić zakres temperatur, obejmujący minimalną temperaturę zimnego rozruchu oraz maksymalną temperaturę ciągłej pracy. Należy opisać medium, z którym będzie stykał się uszczelniacz gumowy, w tym wszelkie dodatki, zanieczyszczenia lub środki czyszczące, które mogą wpływać na zgodność materiałową. Należy podać wymiary kołnierza lub gniazda, w tym szerokość i głębokość rowka, chropowatość powierzchni oraz luz między powierzchniami stykającymi po dokręceniu połączenia. Należy określić wymaganą żywotność uszczelniacza oraz wszelkie stosowne normy branżowe, takie jak specyfikacje ISO, DIN, ASTM lub SAE, których uszczelniacz musi spełniać. Producentom, takim jak Xingtai Longcheng Sealing, posiadającym doświadczenie w obsłudze klientów w ponad 70 krajach i działającym w branżach takich jak motocyklety, kolejnictwo, maszynownia oraz urządzenia medyczne, informacje te pozwalają na zalecenie odpowiedniego materiału, konstrukcji oraz podejścia do walidacji. Niski minimalny zamówiony ładunek (MOQ) oferowany przez firmę umożliwia również kupującym zamówienia małych partii próbnych przed przystąpieniem do pełnej produkcji, co zmniejsza ryzyko finansowe związane z opracowaniem niestandardowych uszczelniaczy.
