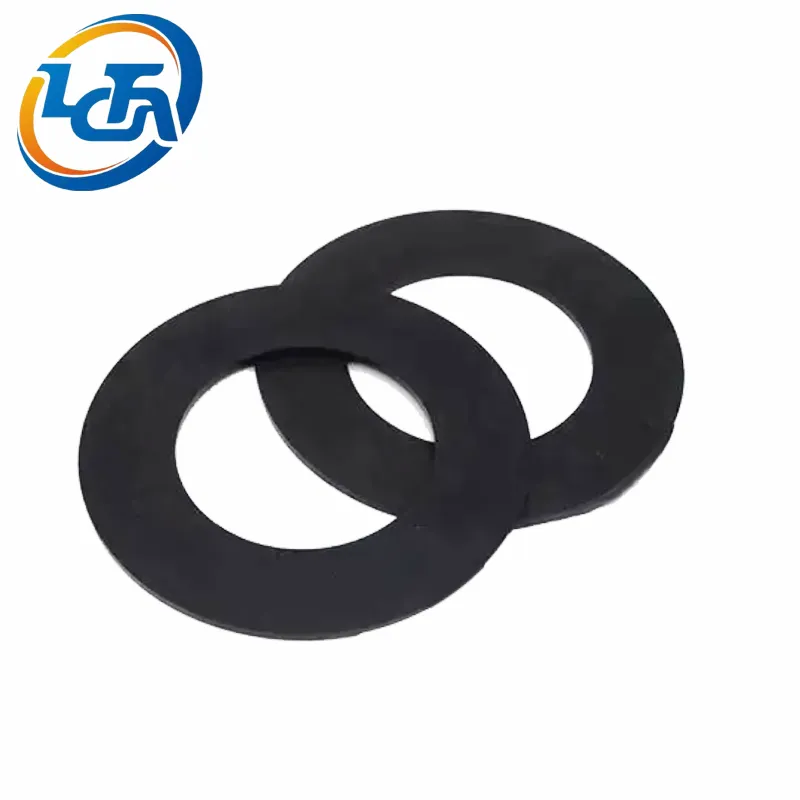

Jak zapewnić precyzję pierścieni uszczelniających z silikonu

Dlaczego precyzja ma znaczenie dla uszczelek silikonowych

Uszczelka silikonowa może być prostym elementem, ale jej dokładność wymiarowa może decydować o niezawodnym działaniu urządzenia medycznego, zapobieganiu zanieczyszczeniom w liniach przetwórstwa spożywczego lub utrzymaniu uszczelnienia środowiskowego obudowy elektronicznej. W przeciwieństwie do ogólnego przeznaczenia uszczelek gumowych, które często dopuszczają większe odchylenia wymiarowe, uszczelki silikonowe wysokiej precyzji są stosowane tam, gdzie aplikacja wymaga ścisłych допусków na średnicę wewnętrzną, średnicę zewnętrzną, grubość oraz płaskość. W złożeniach urządzeń medycznych uszczelka silikonowa o średnicy nawet o 0,1 mm większej może uniemożliwić prawidłowe dopasowanie instrumentu, podczas gdy uszczelka o średnicy mniejszej może stworzyć martwą przestrzeń, w której mogą się gromadzić bakterie. W systemach transportu płynów o wysokiej czystości stosowanych w przemyśle farmaceutycznym lub półprzewodnikowym równie istotne są jakość powierzchni oraz brak zanieczyszczeń cząstkami. Osiągnięcie i zweryfikowanie tego poziomu precyzji wymaga starannej uwagi przy doborze materiału, inżynierii formy, kontroli procesu oraz inspekcji po formowaniu na każdym etapie cyklu produkcyjnego.

Rodzaje materiałów silikonowych i ich wpływ na precyzję

Nie wszystkie silikonowe masy formierskie są jednakowo odpowiednie do precyzyjnego formowania. Wyróżnia się dwie główne kategorie: gumę o wysokiej konsystencji (HCR) oraz ciekłą masę silikonową (LSR). Masa silikonowa HCR jest dostarczana w postaci stałej, żelopodobnej masy, która następnie poddawana jest mieszaniu na walcach dwurzędowych z napełniaczami, środkami utwardzającymi i barwnikami, po czym formowana jest na preformy przeznaczone do formowania przez prasowanie lub przetłaczanie. Etapy mieszania i formowania preform powodują niewielkie, lecz nieuniknione wahania w rozkładzie materiału i spójności mieszanki, co przekłada się na nieco większe odchylenia wymiarowe gotowych elementów w porównaniu do procesu LSR. Masa HCR jest nadal powszechnie stosowana przy produkcji większych uszczelek silikonowych oraz przy mniejszych partiach produkcyjnych, gdzie niższy koszt materiału i prostsze wymagania co do narzędzi zapewniają korzyści ekonomiczne. Masa LSR natomiast to dwuskładnikowy system ciekły, który jest bezpośrednio pompowany do maszyny do wtryskiwania; składniki A i B mieszane są w statycznym mieszaczu tuż przed wprowadzeniem do nagrzanego gniazda formy. Ponieważ masa LSR przed utwardzeniem ma postać cieczy o bardzo niskiej lepkości, wypełnia ona gniazda formy bardziej kompleksowo i jednorodnie niż masa HCR, odtwarzając drobne detale powierzchniowe i osiągając ścisłe tolerancje wymiarowe. Wtryskiwanie masy LSR jest preferowaną metodą produkcji precyzyjnych uszczelek silikonowych, szczególnie przy dużych partiach produkcyjnych, gdzie krótki czas cyklu oraz stała powtarzalność parametrów poszczególnych elementów mają kluczowe znaczenie. Utwardzona masa LSR charakteryzuje się również niższym współczynnikiem skurczu niż masa HCR, co wynika z bardziej jednorodnego rozkładu napełniaczy oraz pełniejszego utworzenia sieci chemicznej – dodatkowo poprawia to stabilność wymiarową.

Inżynieria form do precyzyjnych uszczelek silikonowych

Precyzja uszczelki silikonowej zaczyna się od formy, w której jest ona wytwarzana. Wytłoczki form do precyzyjnych uszczelek silikonowych są zazwyczaj frezowane CNC ze stali narzędziowej hartowanej z tolerancjami wynoszącymi ±0,01 mm lub lepszymi, w zależności od specyfikacji danej części. Forma musi uwzględniać rozszerzalność termiczną zarówno stali tworzącej formę, jak i materiału silikonowego w temperaturze formowania, a także skurcz występujący podczas ochładzania silikonu od temperatury utwardzania do temperatury pokojowej. Te efekty termiczne są przewidywalne, ale wymagają obliczenia i odpowiedniego skompensowania w wymiarach wytłoczek. W przypadku form do wtrysku ciekłego silikonu (LSR) system zimnego kanału dopływowego stanowi kolejny kluczowy element zapewniający precyzję. W przeciwieństwie do form do kompresji silikonu wysokowiązkościowego (HCR), w których materiał utwardza się wyłącznie w wytłoczce, formy do LSR wykorzystują schłodzony system kanałów dopływowych, który zapobiega utwardzaniu się ciekłego silikonu przed dotarciem do wytłoczki, podczas gdy sama wytłoczka jest ogrzewana, aby zapoczątkować proces utwardzania. Projekt otworu wlewu – czyli punktu, w którym materiał LSR wpływa do wytłoczki – musi być dokładnie dobrany pod względem rozmiaru i położenia, aby zapewnić jednolite wypełnienie wytłoczki bez powstawania śladów łączenia, pułapek powietrza ani nadmiernych pozostałości po wlewie na gotowej uszczelce silikonowej. Położenie otworu wlewu ma szczególne znaczenie w przypadku płaskich uszczelek, ponieważ każdy ślad po wlewie na powierzchni uszczelniającej może stanowić potencjalną ścieżkę przecieku. Forma zaprojektowana do produkcji precyzyjnych uszczelek silikonowych zawiera również system odpowietrzania z wspomaganiem próżniowym, który usuwa powietrze z wytłoczki przed wtryskiem, eliminując pęcherzyki i mikropuste przestrzenie, które mogłyby pogorszyć zarówno dokładność wymiarową, jak i właściwości uszczelniające.

Kontrola procesu podczas produkcji myjki silikonowej

Utrzymanie precyzji w trakcie tysięcy lub milionów cykli produkcji uszczelek silikonowych wymaga rygorystycznej kontroli procesu. W przypadku formowania wtryskowego ciekłego silikonu (LSR) kluczowymi parametrami procesowymi są ciśnienie wtrysku, prędkość wtrysku, temperatura formy, czas utwardzania oraz stosunek mieszania składników A i B materiału LSR. Ciśnienie i prędkość wtrysku określają sposób, w jaki ciekły silikon wypełnia wnękę formy. Zbyt niskie ciśnienie lub prędkość powodują niedopełnienie – czyli sytuację, w której wnęka nie zostaje całkowicie wypełniona przed rozpoczęciem procesu utwardzania. Zbyt wysokie wartości mogą spowodować wypływ materiału (flash), czyli wydostawanie się silikonu poza wnękę wzdłuż linii rozbioru formy, co prowadzi do powstania cienkiej warstwy materiału, którą należy usunąć; jej obecność może również wpływać na pomiary wymiarowe, jeśli nie zostanie całkowicie usunięta. Temperatura formy ma bezpośredni wpływ na szybkość utwardzania. Stała temperatura formy we wszystkich wnękach jest niezbędna do zapewnienia jednolitych wymiarów wyrobów, ponieważ stopień utwardzenia wpływa na kurczenie się materiału. Wielostrefowe regulatory temperatury z pętlami zwrotnymi opartymi na termoparach utrzymują temperaturę formy w wąskim zakresie, zwykle ±2–3 °C. Stosunek mieszania składników LSR musi być precyzyjnie kontrolowany, ponieważ jego odchylenie powoduje niepełne utwardzenie, zmienne kurczenie się oraz niestabilne właściwości fizyczne wyrobu. Nowoczesne maszyny do formowania wtryskowego LSR wykorzystują pompy dawkujące, które dozują składniki A i B w dokładnie zaprogramowanym stosunku, a także generują alarmy zatrzymujące produkcję w przypadku odchylenia stosunku od specyfikacji. Producenci tacy jak Xingtai Longcheng Sealing, działający w ramach systemu zarządzania jakością ISO 9001, dokumentują te parametry procesowe dla każdej partii produkcyjnej, co umożliwia śledzenie przebiegu produkcji oraz wspiera analizę przyczyn podstawowych w przypadku wystąpienia problemów jakościowych.

Przetwarzanie po formowaniu i kontrola wymiarowa

Po formowaniu uszczelki silikonowe mogą wymagać etapów obróbki wtórnej, które należy starannie kontrolować, aby uniknąć pogorszenia dokładności. Usuwanie nadmiaru materiału (flash), jeśli jest to konieczne, przeprowadza się metodą kriogenicznego usuwania nadmiaru, w której części są chłodzone, aby cienki nadmiar stał się kruchy, podczas gdy główna część uszczelki pozostaje elastyczna – umożliwia to usunięcie nadmiaru przez tzw. tumbling lub strumieniowe piaskowanie bez wpływu na wymiary uszczelki. Metoda ta jest łagodniejsza niż ręczne przycinanie, które wprowadza zmienność zależną od operatora. Niektórzy producenci stosują zautomatyzowane robotyczne systemy usuwania nadmiaru z rozpoznawaniem optycznym w zastosowaniach wymagających wysokiej precyzji. W procesie utwardzania wtórnego – dodatkowego nagrzewania zwykle do temperatury 200 °C przez 2–4 godziny – kończy się reakcję sieciowania, lotne stają się niskocząsteczkowe siloksanы, a końcowe wymiary stają się stabilne. Utwardzanie wtórne jest niezbędne dla uszczelek silikonowych stosowanych w zastosowaniach medycznych, farmaceutycznych lub w kontaktach z żywnością, ponieważ redukuje ilość związków ekstrahowalnych, które mogłyby przenikać do produktu. Po zakończeniu całej obróbki przeprowadza się kontrolę wymiarową, aby potwierdzić zgodność uszczelek silikonowych ze specyfikacją. Dla części o wysokiej precyzji zautomatyzowane systemy kontroli optycznej mogą mierzyć średnicę wewnętrzną, średnicę zewnętrzną, grubość oraz wykrywać wady powierzchniowe z prędkością odpowiadającą tempu linii produkcyjnej, generując dane do wykresów statystycznej kontroli procesu. Maszyny pomiarowe współrzędnościowe lub mikrometry laserowe zapewniają wyższą dokładność przy pierwszej kontroli próbki oraz okresowych audytach. Dane z kontroli są wykorzystywane do korekty temperatury formy, parametrów wtrysku lub czasu cyklu, jeśli trendy wymiarowe wskazują na zbliżanie się do granic tolerancji.

Przykład zastosowania: precyzyjne uszczelki silikonowe w sprzęcie laboratoryjnym

Rozważmy producenta zautomatyzowanych urządzeń do dawkowania cieczy stosowanych w laboratoriach diagnostyki klinicznej. Urządzenia te wykorzystują zestawy precyzyjnych uszczelek wykonanych z silikonu, które zapewniają uszczelnienie pomiędzy jednorazowymi końcówkami pipety a układem ssącym. Średnica wewnętrzna każdej silikonowej uszczelki musi być dokładna z tolerancją ±0,05 mm, aby zapewnić stały efekt wciskania końcówki pipety; zmienność grubości części nie może przekraczać 0,03 mm, aby zagwarantować jednolitą siłę uszczelniającą; powierzchnia uszczelki musi być wolna od prześwitu (flash), cząsteczek oraz pozostałości środków zwalniających formy, które mogłyby skażać próbki biologiczne. W trakcie wczesnej serii produkcyjnej, przy użyciu dostawcy nie specjalizującego się w tej dziedzinie, producent urządzenia napotkał niestabilne siły osadzania końcówek: niektóre silikonowe uszczelki chwytały końcówki zbyt mocno, inne zaś zbyt słabo, co powodowało okresowe odpadanie końcówek podczas zautomatyzowanego procesu. Analiza przyczynowych źródeł problemu wykazała dwie główne przyczyny: proces formowania pod ciśnieniem gumy silikonowej (HCR) stosowany przez dostawcę generował uszczelki o zmienności grubości sięgającej nawet 0,08 mm, a prześwit na linii rozdzielenia formy nie był całkowicie usuwany w trakcie ręcznego przycinania. Przełączenie się na specjalistycznego producenta precyzyjnych uszczelek silikonowych, który stosuje wtrysk silikonu płynnego (LSR) z wentylacją wspomaganą próżnią oraz automatyczną inspekcję optyczną, pozwoliło ograniczyć zmienność grubości do poniżej 0,03 mm i całkowicie wyeliminować występowanie prześwitu. Poprawa spójności silikonowych uszczelek umożliwiła producentowi urządzenia zmniejszenie częstotliwości kalibracji oraz wyeliminowanie wizyt serwisowych w terenie związanych z błędami obsługi końcówek. Przedstawiony przykład ilustruje, jak inwestycja w precyzyjną produkcję silikonowych uszczelek bezpośrednio poprawia wydajność i niezawodność gotowego produktu.

Jak ocenić dostawcę uszczelek silikonowych pod kątem precyzyjnych możliwości

Przy zakupie precyzyjnych uszczelek silikonowych ocena dostawcy powinna wykraczać poza cenę i terminy dostawy, obejmując także zdolności techniczne decydujące o jakości wymiarowej. Po pierwsze, należy upewnić się, czy dostawca stosuje wtrysk silikonu ciekłego (LSR) do produkcji części precyzyjnych, ponieważ ta metoda zapewnia z natury lepszą kontrolę wymiarów niż formowanie pod ciśnieniem gumy silikonowej wysokowiązkości (HCR). Po drugie, należy zapytać o kompetencje dostawcy w zakresie produkcji form – w szczególności, czy formy są wytwarzane wewnętrznie, czy zleczane zewnętrznym podmiotom, jakie są typowe tolerancje kanałów formy oraz czy przy projektowaniu form uwzględnia się kurczenie się silikonu. Po trzecie, należy zapytać o dokumentację kontroli procesu, w tym o to, czy parametry wtrysku, temperatury formy oraz czasy utwardzania są rejestrowane i śledzone dla każdej partii produkcyjnej. Po czwarte, należy przeanalizować możliwości inspekcyjne dostawcy, w tym rodzaje stosowanego sprzętu pomiarowego, częstotliwość pobierania próbek w trakcie produkcji oraz czy dostawca dostarcza certyfikatów zgodności wymiarowej razem z każdą dostawą. Po piąte, należy wziąć pod uwagę doświadczenie dostawcy w podobnych zastosowaniach precyzyjnych oraz jego zrozumienie wymagań branżowych, takich jak norma USP Klasy VI, przepisy FDA lub standard ISO 10993 w przypadku uszczelek silikonowych przeznaczonych do zastosowań medycznych. Xingtai Longcheng Sealing posiada ponad 16-letnie doświadczenie produkcyjne, dedykowany zespół badań i rozwoju, własne możliwości rozwoju form oraz certyfikaty ISO 9001, CE i RoHS, które wspierają udokumentowaną zapewnianie jakości w produkcji precyzyjnych uszczelek silikonowych. Firma obsługuje klientów w ponad 70 krajach na całym świecie, w tym w sektorach urządzeń medycznych, sprzętu do przetwórstwa żywności, elektroniki oraz przyrządów laboratoryjnych, oferując odpowiednie doświadczenie w całej gamie zastosowań, w których wymagane są precyzyjne uszczelki silikonowe.
