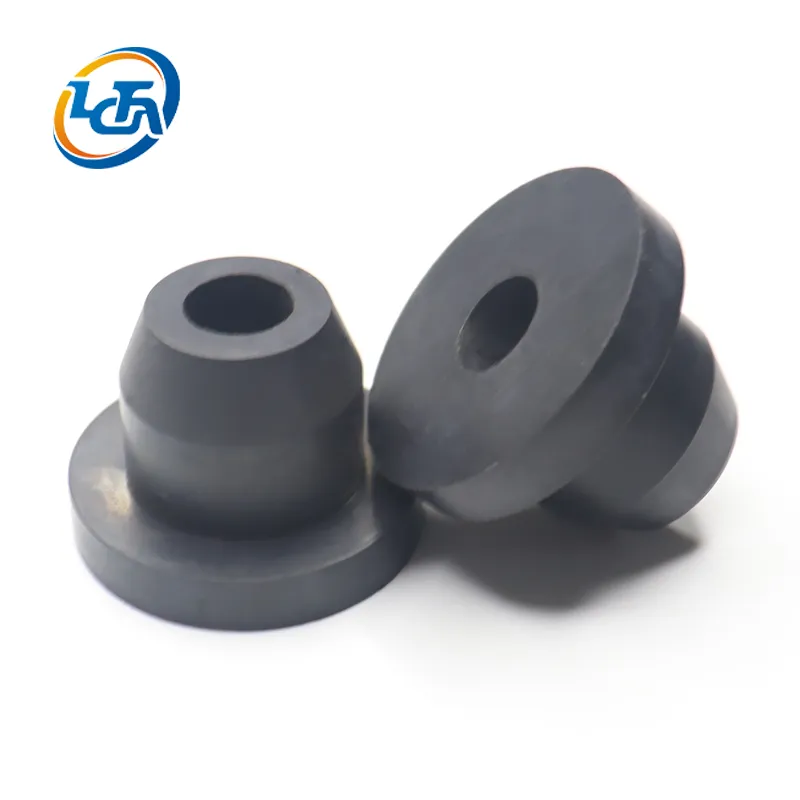

Jak wytwarza się gumowe korki o wysokiej szczelności

Aspekty inżynieryjne wysokoszczelnych korków gumowych

Wysokoprzyczepny korek gumowy nie jest po prostu kawałkiem gumy ukształtowanym w zatyczkę. Jest to zaprojektowany element uszczelniający, zaprojektowany tak, aby tworzyć niezawodną barierę przeciwko przedostawaniu się cieczy, gazu lub zanieczyszczeń przy określonych warunkach ciśnienia i temperatury. Produkcja takiego korka gumowego wymaga precyzyjnej kontroli nad formułą materiałową, projektowaniem formy oraz całym procesem produkcyjnym. Nawet odchylenie wymiarowe o kilka dziesiątych milimetra może skompromitować właściwości uszczelniające, szczególnie w zastosowaniach takich jak zamykanie szkła laboratoryjnego, uszczelnianie fiolków farmaceutycznych, zatyczki do systemów hydraulicznych oraz korki do przemysłowych rurociągów. Zrozumienie, jak są produkowane te elementy, pomaga zakupom przemysłowym w ocenie możliwości dostawcy oraz w podejmowaniu świadomych decyzji zakupowych. Proces produkcji obejmuje kilka wzajemnie powiązanych etapów, z których każdy przyczynia się do zdolności końcowego produktu do utrzymywania spójnej, szczelnej uszczelki przez cały okres jego planowanego użytkowania.

Wybór materiału do zapewnienia wysokiej wydajności uszczelnienia

Wybór materiału gumowego jest podstawą wysokiej jakości korka gumowego zapewniającego szczelność. Materiał ten musi być zgodny ze środowiskiem, z którym będzie się kontaktował, zachowywać elastyczność umożliwiającą uzyskanie ścisłego połączenia z nacięciem oraz odporność na odkształcenie trwałe (compression set), aby uszczelka nie rozluźniła się w czasie. W przypadku korków gumowych ogólnego przeznaczenia stosowanych w laboratoriach i przemyśle naturalna guma charakteryzuje się dobrą elastycznością i zdolnością do odzyskiwania pierwotnej formy, jednak jej odporność chemiczna i termiczna jest ograniczona. Korki gumowe z EPDM są preferowane w zastosowaniach związanych z wodą, parą lub ekspozycją na otwartym powietrzu, ponieważ EPDM zapewnia doskonałą odporność na rozpuszczalniki polarne, temperaturę oraz działanie czynników atmosferycznych. Korki gumowe z silikonu stosuje się w zastosowaniach wysokotemperaturowych, do ok. 230 °C, a są często stosowane w przemyśle farmaceutycznym i spożywczym ze względu na ich obojętność chemiczną oraz zgodność ze standardami FDA i USP Klasy VI. Korki gumowe z NBR wybiera się w przypadku konieczności odporności na oleje lub paliwa, co czyni je odpowiednimi do zastosowań w układach samochodowych i hydraulicznych. W agresywnych środowiskach chemicznych korki z FKM i FFKM zapewniają niemal uniwersalną odporność chemiczną, choć są znacznie droższe. Twardość materiału, zwykle mierzona w skali Shore A, ma bezpośredni wpływ na siłę uszczelniającą. Zbyt miękki korek gumowy może ulec wypięciu pod wpływem ciśnienia, podczas gdy zbyt twardy może nie dopasować się wystarczająco do powierzchni współpracującej, pozostawiając mikroprzerwy, które kompromitują szczelność. Większość korków gumowych zapewniających wysoką szczelność mieści się w zakresie twardości od 40 do 70 w skali Shore A; dokładna wartość twardości dobiera się z uwzględnieniem wymaganej siły wciskania, nominalnego ciśnienia roboczego oraz chropowatości powierzchni współpracującej.

Projektowanie form i precyzyjna inżynieria

Forma to miejsce, w którym korek gumowy przyjmuje swoją ostateczną kształt, a jakość formy decyduje o spójności wymiarowej tysięcy lub milionów elementów. Formy do korków gumowych o wysokiej szczelności są zazwyczaj precyzyjnie frezowane z hartowanej stali narzędziowej, przy czym tolerancje wnęki są utrzymywane na poziomie ±0,02 mm lub jeszcze ścislszych, w zależności od wymagań aplikacji. Kluczowymi elementami projektowymi są m.in. położenie linii rozdzielającej, które powinno być – o ile to możliwe – umieszczone poza powierzchniami uszczelniającymi, aby zapobiec powstawaniu nadlewów, które mogłyby stworzyć ścieżki przecieków. Kanały wentylacyjne umożliwiają odprowadzenie uwięzionego powietrza podczas wypełniania formy, zapobiegając powstawaniu pustek i porowatości, które osłabiałyby szczelność. Formy wielogniazdowe zwiększają wydajność produkcji, ale wymagają zrównoważonych układów kanałów doprowadzających materiał, które dostarczają do każdego gniazda identycznej objętości i ciśnienia materiału, zapewniając, że każdy korek gumowy w partii produkcyjnej ma takie same wymiary i gęstość materiału. W przypadku korków gumowych stosowanych w zastosowaniach farmaceutycznych lub medycznych jako elementy urządzeń medycznych powierzchnia formy oraz wybór środka zwalniającego muszą uwzględniać również wymagania dotyczące czystości oraz ekstrahowalności. Niektórzy producenci stosują powłoki chromowe na powierzchniach formy, aby zmniejszyć przywieranie i poprawić wyjmowanie detali bez konieczności stosowania nadmiernych ilości środków zwalniających, które mogłyby pozostawiać pozostałości. Xingtai Longcheng Sealing prowadzi bibliotekę form liczącą ponad 8 000 zestawów, co oznacza, że wiele popularnych rozmiarów korków gumowych jest dostępnych bez konieczności inwestycji w nowe narzędzia. W przypadku niestandardowych rozmiarów zespół badań i rozwoju form firmy projektuje układ gniazd optymalizujący zarówno jakość detali, jak i opłacalność produkcji.

Formowanie pod ciśnieniem w porównaniu z formowaniem wtryskowym

Dwie główne metody wytwarzania korek gumowych to formowanie przez prasowanie i formowanie przez wtrysk, a wybór między nimi wpływa na koszty, dokładność oraz objętość produkcji. W procesie formowania przez prasowanie preformę gumową o ustalonej masie umieszcza się bezpośrednio w otwartej, nagrzanej formie. Forma zamyka się pod ciśnieniem, co powoduje przepływ gumy i wypełnienie nią kształtu jamy formy, podczas gdy ciepło aktywuje reakcję utwardzania. Metoda ta wykorzystuje prostsze i tańsze narzędzia oraz nadaje się szczególnie do produkcji małych i średnich serii, korek o dużym średnicy oraz elementów wykonanych z gumy o wysokiej lepkości, która trudno się przepływa. Jednak formowanie przez prasowanie zwykle generuje więcej nadmiaru materiału (tzw. „flash”), który wymaga późniejszego obcinania po formowaniu, a spójność wymiarowa może nieznacznie się różnić pomiędzy poszczególnymi cyklami z powodu odchyleń masy preformy. W przeciwieństwie do tego, w procesie formowania przez wtrysk mieszanka gumowa jest podawana przez nagrzany cylinder i wstrzykiwana pod wysokim ciśnieniem do zamkniętej formy. Metoda ta zapewnia lepszą kontrolę wymiarów, krótsze czasy cyklu oraz mniejszą ilość nadmiaru materiału, dlatego jest preferowaną metodą przy masowej produkcji małych i średnich korek gumowych, gdzie kluczowe jest zachowanie wysokiej precyzji. Proces formowania przez wtrysk umożliwia również tworzenie bardziej złożonych geometrii, w tym wcięć (undercuts) oraz zintegrowanych cech konstrukcyjnych, które trudno lub wręcz niemożliwe byłoby uzyskać metodą formowania przez prasowanie. Kompromisem jest wyższy koszt narzędzi oraz konieczność użycia mieszanki gumowej o odpowiednich właściwościach przepływowych dla procesu wtrysku. Kompetentny producent korek gumowych powinien być w stanie zalecić odpowiednią metodę formowania na podstawie geometrii elementu, wymagań dotyczących tolerancji, rocznej objętości produkcji oraz wybranego materiału.

Proces utwardzania i jego wpływ na jakość uszczelek

Wulkanizacja, znana również jako utwardzanie, to proces chemiczny, w którym surowa mieszanka kauczukowa przechodzi ze stanu plastycznego, nadającego się do formowania, w materiał sprężysty z siecią przekroczoną wiązań chemicznych i stabilnymi właściwościami fizycznymi. Parametry utwardzania – temperatura, ciśnienie oraz czas – muszą być precyzyjnie kontrolowane, aby osiągnąć optymalną gęstość przekroczonych wiązań dla konkretnej aplikacji korekka gumowego. Niewystarczająco utwardzony korek gumowy charakteryzuje się niższą wytrzymałością na rozciąganie, wyższym odkształceniem resztowym po ściskaniu oraz może ujawniać zjawisko „wykwitu” nieprzereagowanych środków utwardzających na powierzchni, co może spowodować zanieczyszczenie zawartości opakowania w zastosowaniach farmaceutycznych lub spożywczych. Nadmiernie utwardzony korek gumowy staje się kruchy, traci sprężystość i może pękać podczas wkładania lub usuwania. Stan utwardzenia monitoruje się w trakcie produkcji poprzez pomiar takich właściwości jak twardość, wytrzymałość na rozciąganie, wydłużenie oraz odkształcenie resztowe po ściskaniu na próbkach testowych pobranych z każdej partii. Badania reometrem pozwalają uzyskać krzywą utwardzania, która pokazuje, jak sztywność kauczuku rośnie w czasie przy określonej temperaturze, umożliwiając producentom określenie optymalnego czasu utwardzania oraz weryfikację, czy każda partia produkcyjna osiąga docelowy stopień utwardzenia. W przypadku zastosowań wymagających wysokiej szczelności, gdzie odporność na odkształcenie resztowe po ściskaniu ma kluczowe znaczenie, niektórzy producenci stosują etap postutwardzania – utrzymując wytłoczone korki gumowe w podwyższonej temperaturze przez kilka godzin po głównym cyklu formowania. To wtórne nagrzewanie kończy pozostałe reakcje utworzenia przekroczonych wiązań, usuwa lotne produkty uboczne oraz stabilizuje końcowe wymiary, zmniejszając ryzyko luzowania uszczelki po jej zamontowaniu.

Kontrola jakości i test weryfikacji uszczelnienia

Wysokoszczelne korki gumowe poddawane są szeregowi kontroli jakości w celu potwierdzenia, że każda partia produkcyjna spełnia wymagane parametry szczelności. Kontrola wymiarów przy użyciu wzorcowanych mierników, komparatorów optycznych lub maszyn pomiarowych współrzędnościowych potwierdza, że kluczowe wymiary, takie jak średnica uszczelniająca, kąt stożkowości oraz całkowita długość, mieszczą się w określonych tolerancjach. Inspekcja wizualna pozwala zidentyfikować wady powierzchniowe, takie jak pęknięcia, porowatość, ślady przepływu czy nadmiar wypraski (flash), które mogą stworzyć ścieżki przecieków. Badania twardości zgodnie z normą ASTM D2240 potwierdzają, że twardość korka gumowego mieści się w określonym zakresie skali Shore A, ponieważ twardość jest bezpośrednio powiązana z siłą uszczelniającą. W przypadku zastosowań wymagających ilościowej walidacji wydajności uszczelnienia, badania szczelności polegają na poddaniu korka gumowego różnicowemu ciśnieniu roboczemu – przy użyciu powietrza lub cieczy – z jednoczesnym monitorowaniem spadku ciśnienia lub widocznych przecieków. W zastosowaniach farmaceutycznych dodatkowe badania, takie jak testy fragmentacji, penetracji oraz badań ekstrahowalnych i migracyjnych, zapewniają zgodność korka gumowego ze standardami farmakopealnymi. Producentom, takim jak Xingtai Longcheng Sealing, który działa w ramach certyfikowanego systemu zarządzania jakością ISO 9001 oraz posiada certyfikaty CE i RoHS, przysługują udokumentowane procedury kontroli jakości oraz przechowywanie dokumentacji partii, zapewniającej pełną śladowalność od momentu otrzymania surowców aż do końcowej inspekcji. Taki poziom dokumentacji jest niezbędny dla zakupujących przemysłowych, którzy muszą zweryfikować jakość dostawcy w przypadku zastosowań regulowanych lub wiążących się z wysokim ryzykiem odpowiedzialności.

Skala produkcji i możliwość dostosowania

Infrastruktura produkcyjna producenta korek gumowych determinuje zarówno zakres dostępnych produktów standardowych, jak i możliwość realizacji projektów niestandardowych. Producent posiadający tysiące istniejących form może oferować standardowe rozmiary korek gumowych gotowe do natychmiastowej dostawy, co skraca czas realizacji zamówienia i eliminuje koszty związane z wykonywaniem narzędzi dla typowych wymagań. W przypadku korek gumowych niestandardowych proces rozwoju zwykle rozpoczyna się od przeglądu technicznego rysunku lub wzoru dostarczonego przez klienta, podczas którego producent ocenia zgodność materiałów, możliwość wykonania formy oraz wymagania procesowe produkcji. Do weryfikacji małych partii mogą być stosowane prototypowe narzędzia przed inwestycją w pełne narzędzia produkcyjne. Minimalna ilość zamówienia zależy od producenta oraz zastosowanej metody wytwarzania – formowanie przez kompresję zazwyczaj umożliwia mniejsze serie niż formowanie wtryskowe. Firmy oferujące niskie minimalne ilości zamówienia (MOQ), takie jak Longcheng, zapewniają elastyczność zakupom, które chcą zweryfikować nowy projekt korke gumowej lub zaopatrzyć niszową linię produktów bez konieczności inwestowania w duże zapasy. Połączenie dostępności produktów standardowych, możliwości rozwoju rozwiązań niestandardowych oraz elastyczności w zakresie ilości zamówień pozwala zakupującym na dobranie odpowiedniego rozwiązania w postaci korka gumowego – niezależnie od tego, czy potrzebują kilkuset sztuk do prototypu, czy setek tysięcy sztuk do ciągłej produkcji.
