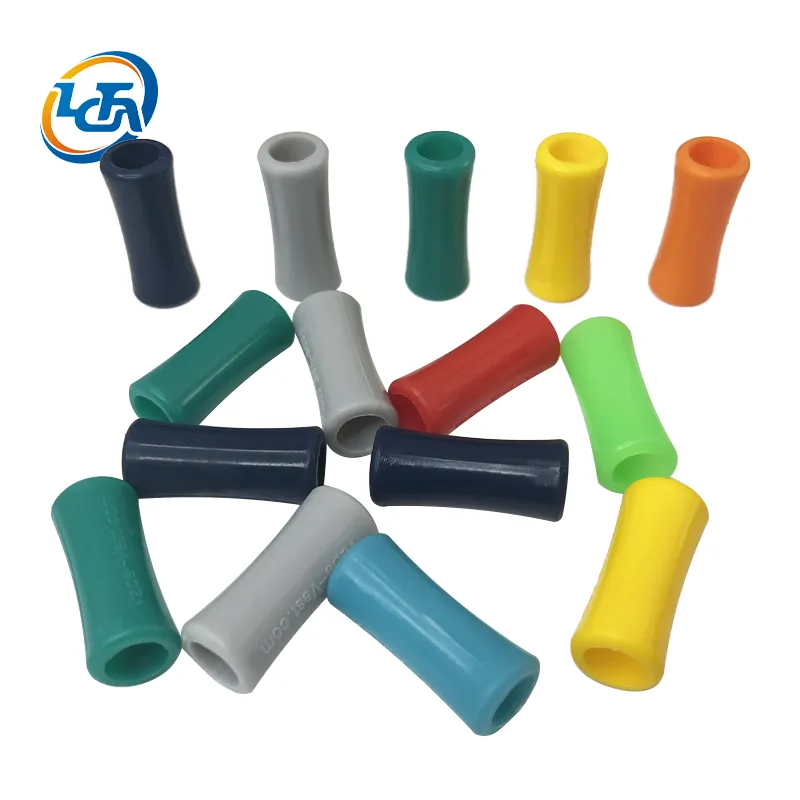

Sprzęt przemysłowy i pojazdy wykorzystują liczne przewody, kable i węże przechodzące przez otwory w metalowych panelach. Bez odpowiedniej ochrony krawędzi wibracje i ruch powodują, że krawędzie tych paneli przecinają izolację, co prowadzi do zwarcia, wycieku cieczy oraz awarii sprzętu. Właśnie wtedy niezbędne stają się mocne gumowe wkładki ochronne. W przeciwieństwie do typowych wkładek zaciskanych, mocne gumowe wkładki ochronne są zaprojektowane tak, aby wytrzymać ciągłe obciążenia mechaniczne, skrajne temperatury oraz działanie oleju, paliwa i warunków zewnętrznych. Stanowią one ochronne bariery pochłaniające wibracje, uszczelniające przed kurzem i wilgocią oraz zapobiegające ścieraniu się przewodów i rurek przez krawędzie metalowe.
Główne opcje materiałów dla wymagających środowisk
Okres użytkowania gumowej wkładki zależy przede wszystkim od jej składu materiałowego. Wkładki gumowe z kauczuku NBR charakteryzują się doskonałą odpornością na oleje, paliwa i płyny hydrauliczne, dlatego są standardowym wyborem do kompartmentów silnikowych oraz urządzeń hydraulicznych. Wkładki gumowe z kauczuku EPDM zapewniają nadzwyczajną odporność na promieniowanie UV, ozon oraz warunki atmosferyczne, dlatego są stosowane w zewnętrznych obudowach elektrycznych, instalacjach fotowoltaicznych oraz zastosowaniach morskich. Wkładki gumowe z kauczuku FKM wytrzymują skrajne temperatury do 200 stopni Celsjusza i są odporne na agresywne chemikalia, spełniając wymagania przemysłu lotniczego oraz procesów przemysłowych przy wysokich temperaturach. W zastosowaniach ciężkich parametr twardości zwykle zawiera się w zakresie od 30 do 90 stopnia Shore A; wyższe wartości twardości zapewniają większą odporność na wypchnięcie pod wpływem ciśnienia, podczas gdy niższe wartości zapewniają lepsze tłumienie drgań. Dostawca posiadający certyfikat ISO 9001 oraz zdolności do wewnętrznego mieszania gumy może dostosować skład mieszanki do konkretnych wymagań aplikacji – od elastyczności w niskich temperaturach po odporność na gorące oleje.
Zastosowania w pojazdach samochodowych i komercyjnych
Ciężarówki, sprzęt budowlany oraz maszyny rolnicze zależą od gumowych wkładek ochronnych do zabezpieczania przewodów elektrycznych przechodzących przez przegrody ogniowe, ramy nadwozia oraz przegrody silnikowe. Typowa ciężarówka klasy 8 zawiera ponad 100 pojedynczych miejsc montażu wkładek ochronnych – od wejścia przewodów do kabiny po prowadzenie przewodów czujników wzdłuż szyn ramy. W tych zastosowaniach wkładki ochronne muszą wytrzymać ciągłą wibrację generowaną przez silniki wysokoprężne, wahania temperatury – od uruchamiania przy temperaturach poniżej zera po długotrwałą jazdę autostradą – oraz ekspozycję na sól drogową, paliwo olejowe oraz rozpylone oleje hydrauliczne. Inżynierowie oceniają wkładki ochronne pod kątem wytrzymałości na rozdzieranie, odkształcenia trwałego po starzeniu termicznym oraz odporności na ciecze motocyklowe zgodnie z normą ASTM D471 (test zanurzeniowy). Wkładki ochronne ze silikonu są czasem stosowane do przewodów czujników pracujących w wysokich temperaturach w pobliżu elementów układu wydechowego, podczas gdy kauczuk butadienowo-nitrylowy (NBR) pozostaje materiałem podstawowym do ogólnego zabezpieczenia przewodów w komorze silnika. Awaria wkładki ochronnej w pojeździe komercyjnym może spowodować zwarcie przewodu i wyłączenie krytycznych systemów bezpieczeństwa; dlatego dobór materiału oraz precyzja wymiarowa traktowane są jako decyzje projektowe kluczowe dla bezpieczeństwa, a nie jako zwykłe wybory towarowe.
Ochrona obudowy elektrycznej i panelu sterowania
Panele sterowania przemysłowego, zewnętrzne szafy telekomunikacyjne oraz skrzynki rozdzielcze przekazują kable przez ściany metalowych obudów. Mocne gumowe uszczelki w tych punktach wejścia pełnią wiele funkcji: chronią powłoki kabli przed ostrymi krawędziami cięcia, zapewniają odciążenie mechaniczne w miejscu wejścia kabla oraz utrzymują stopień ochrony obudowy (klasa IP) przed dostaniem się pyłu i wody. W zewnętrznych instalacjach telekomunikacyjnych preferowane są uszczelki wykonane z EPDM ze względu na odporność na ozon oraz zdolność do zachowywania elastyczności w niskich temperaturach. W zakładach przetwórstwa spożywczego obudowy przeznaczone do mycia wymagają często uszczelek odpornych na gorącą wodę, parę wodną oraz środki czyszczące. Uszczelka musi idealnie pasować do wymiaru otworu w panelu; uszczelka za mała może wypaść podczas ruchu kabla, podczas gdy uszczelka za duża pozostawia szczeliny, które naruszają uszczelnienie obudowy. W przypadku kluczowych instalacji, takich jak rozdzielnice zasilające w centrach danych, specyfikacje uszczelek często obejmują klasy odporności na płomienie oraz ograniczenia emisji dymu zgodnie ze standardem UL 94.
Sprzęt rolniczy i budowlany
Traktory, kombajny, koparki i wiertnice działają w niektórych z najbardziej ekstremalnych warunków dla elementów gumowych. błoto, resztki roślinne, pył mineralny oraz stałe obciążenia udarowe niszczą każdy uszczelniający element maszyny. Gumowe tulejki stosowane w tych urządzeniach wymagają wysokiej wytrzymałości na rozrywanie, aby nie ulec zerwaniu podczas przesuwania kabli w trakcie zmiany kąta położenia poszczególnych części maszyny. EPDM jest powszechnie stosowany do prowadzenia kabli na zewnątrz urządzenia, ponieważ odporność na działanie promieni słonecznych i warunków atmosferycznych zapobiega jego pękaniu, natomiast NBR stosuje się tam, gdzie nieuniknione jest kontakt z olejem hydraulicznym. W praktycznym przypadku zakupu producent sprzętu rolniczego zastąpił standardowe tulejki nadwoziowe ciężkoobciążonymi elementami z EPDM o twardości 70 Shore A i zaobserwował mierzalne zmniejszenie liczby awarii wiązek przewodów podczas testów terenowych na nierównym gruncie. Tulejki utrzymywały odpowiednie ujęcie w otworze panelu i nie stawały się twarde ani nie pękały po pełnym sezonie ekspozycji na zewnątrz. Tego typu potwierdzona w praktyce wydajność to właśnie to, co odróżnia ciężkoobciążoną tulejkę od standardowej wkładki dostępnej w sklepach z artykułami gospodarstwa domowego.
Zastosowania morskie i offshore
Woda morska, stała wilgotność i ekspozycja na promieniowanie UV czynią środowiska morskie wyjątkowo szkodliwymi dla elementów gumowych. Wzmocnione gumowe tulejki stosowane na pokładach łodzi, platformach morskich oraz sprzęcie portowym muszą zapobiegać korozji metalowej płyty spowodowanej wodą morską, jednocześnie chroniąc przewody i węże przechodzące przez przegrody i otwory w pokładzie. EPDM jest materiałem preferowanym do zastosowań nad pokładem ze względu na doskonałe właściwości odporności na warunki atmosferyczne, podczas gdy FKM może być stosowany w miejscach przejść przez przegrody w maszynowni, gdzie temperatury przekraczają 150 stopni Celsjusza. Kluczowym parametrem technicznym dla tulejek morskich jest współczynnik pochłaniania wody; materiały o nadmiernym pochłanianiu wody ulegają rozprężeniu i tracą siłę przytrzymującą w otworze płyty. W zastosowaniach zanurzeniowych lub w strefie chlupotu tulejki są często częścią systemu przejścia kabli obejmującego uszczelki ściskane, które są klasyfikowane zgodnie z określoną głębokością zanurzenia i odpornością na ciśnienie wody.
Jak ocenić dostawcę wzmocnionych gumowych tulejek
Przy zakupie ciężkich gumowych wkładek montażowych nabywcy powinni oceniać dostawców nie tylko pod kątem ceny jednostkowej. Należy zażądać raportów z badań materiału obejmujących wytrzymałość na rozciąganie, wydłużenie przy zerwaniu, odkształcenie resztkowe po 70 godzinach w temperaturze 100 stopni Celsjusza oraz odporność na ciecze zgodnie z odpowiednimi normami ASTM lub ISO. Należy upewnić się, że dostawca może przedstawić certyfikaty materiałowe, takie jak CE, RoHS oraz ISO 9001, potwierdzające spójne zarządzanie jakością. Należy sprawdzić, czy dostawca posiada własne możliwości mieszania gumy oraz projektowania form, ponieważ mają one bezpośredni wpływ na czas realizacji zamówienia i koszty niestandardowych rozwiązań z wkładkami montażowymi. Dostawca z ponad 16-letnim doświadczeniem produkcyjnym oraz dziesiątkami tysięcy istniejących form jest często w stanie dopasować lub zmodyfikować istniejący projekt, aby ograniczyć koszty produkcji form. Należy zażądać próbek przedprodukcyjnych i przeprowadzić własne testy dopasowania oraz funkcjonalności w rzeczywistym środowisku zastosowania przed zatwierdzeniem masowej produkcji. Niskie minimalne ilości zamawianych sztuk oraz możliwość bezpłatnego uzyskania próbek są praktycznymi sygnałami gotowości dostawcy do udowodnienia jakości jeszcze przed skali produkcji.
Jaka jest różnica między tuleją ochronną a wkładką gumową?
Wkładka gumowa jest specjalnie zaprojektowana do ochrony kabli, przewodów lub węży przechodzących przez otwór w panelu, zapewniając zarówno ochronę krawędzi, jak i często uszczelnienie przed czynnikami zewnętrznymi. Tuleja ochronna pełni zazwyczaj funkcję powierzchni łożyskowej lub dystansa dla wałów obrotowych lub części ruchomych. Choć w katalogach te terminy są czasem używane wymiennie, wkładki gumowe dobiera się ze względu na ich zdolność do pochłaniania drgań oraz uszczelniania miejsc wejścia kabli przed zanieczyszczeniami.
Czy wkładki gumowe mogą być wykonywane na zamówienie, aby dopasować się do niestandardowych rozmiarów otworów?
Tak, niestandardowe gumowe tulejki mogą być wykonywane zgodnie z dowolną grubością panelu oraz wymiarami otworu. Proces ten obejmuje stworzenie niestandardowej formy na podstawie wymaganej szerokości rowka, grubości panelu oraz średnicy wewnętrznej. Dostawcy posiadający własne zespoły projektujące formy oraz obszerne istniejące biblioteki form często mogą dostosować podobny projekt, skracając czas realizacji zamówienia oraz koszty produkcji formy. Kluczowymi parametrami do określenia są średnica otworu w panelu, grubość panelu, średnica zewnętrzna kabla lub wężyka oraz oczekiwane warunki eksploatacji (np. narażenie na czynniki środowiskowe).
Jak wybrać między NBR, EPDM i FKM do zastosowania w moich tulejkach?
Zacznij od zidentyfikowania dominującego czynnika środowiskowego: jeśli jest nim kontakt z olejami i paliwami, wybierz NBR; jeśli ekspozycja na warunki zewnętrzne, promieniowanie UV oraz ozon – wybierz EPDM; jeśli temperatury przekraczają 150 °C lub występuje agresywna ekspozycja na chemikalia – wybierz FKM. Rozważ także czynniki wtórne, takie jak elastyczność w niskich temperaturach oraz koszt. NBR charakteryzuje się najniższym kosztem, ale słabą odpornością na warunki atmosferyczne; EPDM zapewnia równowagę między odpornością na warunki atmosferyczne a kosztem; FKM oferuje maksymalną odporność na chemikalia i wysokie temperatury, ale po wyższej cenie. Kwalifikowany dostawca może zalecić konkretną formułę mieszanki, która zoptymalizuje wydajność w dokładnie Twoich warunkach.
