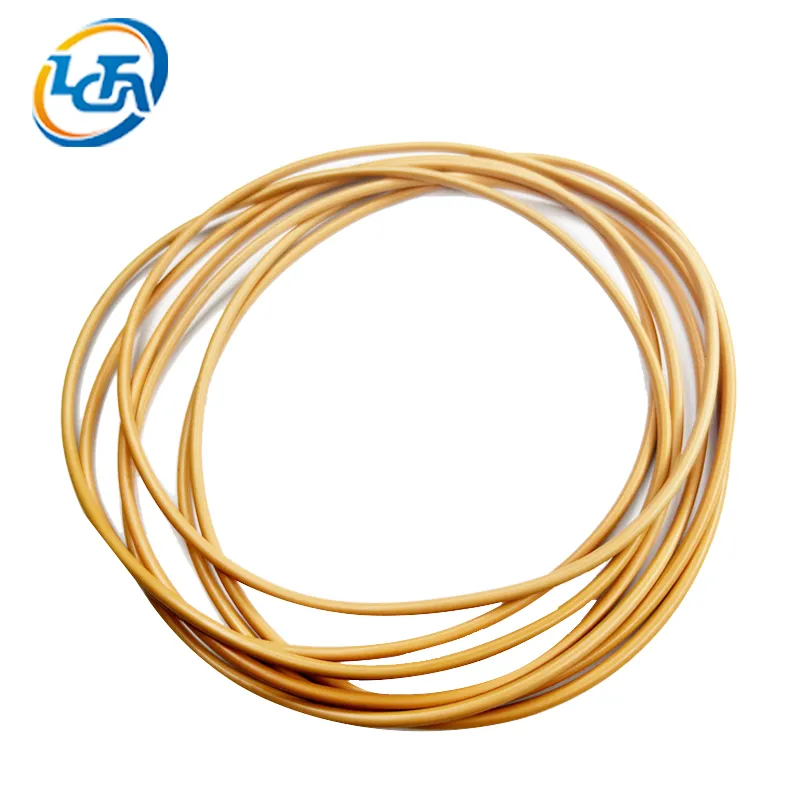

W jaki sposób pierścienie gumowe są wykorzystywane w nowoczesnej instalacji sanitarnej

Nowoczesne systemy instalacyjne zależą od setek punktów połączenia, które muszą pozostawać szczelne przy zmiennym ciśnieniu, temperaturze oraz działaniu czynników chemicznych. W każdym z tych połączeń znajduje się niewielki, ale kluczowy element – pierścień gumowy – zapewniający uszczelnienie, które uniemożliwia wyciek wody, gazu lub ścieków. Pierścienie gumowe stosowane w instalacjach mają kilka form: uszczelnienia typu O-ring w kasetach baterii i wałkach zaworów, płaskie pierścienie uszczelniające w połączeniach kołnierzowych rur, pierścienie stożkowe w połączeniach zaciskowych oraz kształty specjalne przeznaczone do zaworów spłukania w toaletach i siedzisk zaworów zwrotnych. Pomimo prostego wyglądu te pierścienie muszą wytrzymać lata ekspozycji na wodę chlorowaną, cykle temperaturowe, wstrząsy ciśnieniowe oraz środki czystości chemiczne, nie tracąc przy tym elastyczności ani nie ulegając przeciekaniu.

Pierścienie typu O-ring w zastosowaniach baterii i zaworów

Najbardziej znanym gumowym pierścieniem stosowanym w instalacjach sanitarnej jest pierścień uszczelniający typu O, czyli pierścień o przekroju kołowym, który umieszcza się w rowku wyfrezowanym w trzpieniu zaworu, wkładzie lub obudowie. Po ściśnięciu pomiędzy dwoma powierzchniami pierścień typu O ulega odkształceniu i wypełnia szczelinę uszczelniającą, tworząc barierę zapobiegającą wyciekom wody wzdłuż trzpienia lub pomiędzy poszczególnymi częściami obudowy. W typowym kranie kuchennym działa od trzech do sześciu pierścieni typu O, uszczelniających podstawę wylewki, obudowę wkładu oraz trzpień dźwigni sterującej. Wybór materiału jest kluczowy w tych zastosowaniach: pierścienie gumowe z kauczuku NBR dobrze sprawdzają się przy zimnej i gorącej wodzie o temperaturze do 100 °C, natomiast pierścienie gumowe z kauczuku EPDM są preferowane w systemach z wodą miejską zawierającą chlor, ponieważ EPDM wykazuje odporność na degradację spowodowaną chlorem i chloraminem. Pierścień musi również zachować swoją elastyczność po wielokrotnych cyklach ściskania; krany obsługiwane 40 razy dziennie podlegają ponad 14 000 cykli rocznie, a niskojakościowe pierścienie, które ulegają trwałemu odkształceniu po ściskaniu, zaczynają przeciekać już po kilku miesiącach.

Złącza rur i uszczelki zaciskowe

Systemy instalacyjne łączą rury za pomocą połączeń gwintowanych, zaciskowych, szybkich (push-fit) oraz kołnierzowych, przy czym każdy typ wymaga specyficznego rodzaju gumowej pierścieniowej uszczelki. W połączeniach gwintowanych płaskie uszczelki gumowe i pierścieniowe uszczelki umieszczane są pomiędzy końcem rury a barkiem elementu łącznego; ściskane są one podczas dokręcania nakrętki, tworząc uszczelnienie powierzchniowe. W połączeniach zaciskowych stosuje się gumowe pierścienie stożkowe lub skośne, które zaklinowują się pomiędzy rurą a korpusem elementu łącznego, zapewniając jednocześnie uszczelnienie oraz chwyt mechaniczny rury. Systemy instalacyjne szybkie (push-fit) zdobywają coraz większą popularność w budownictwie mieszkaniowym i komercyjnym, ponieważ gumowe pierścieniowe uszczelki umieszczone wewnątrz elementów łącznych pozwalają na łączenie rur poprzez ich proste wciskanie, eliminując konieczność lutowania lub gwintowania. Takie uszczelki szybkie muszą wytrzymać ciśnienie wody do 16 barów, jednocześnie umożliwiając niewielkie odchylenia osi rur oraz kompensując rozszerzalność cieplną.

Uszczelki systemów odpływowych i kanalizacyjnych

Instalacje kanalizacyjne stwarzają unikalne wyzwania dla uszczelek gumowych w kształcie pierścienia, ponieważ ścieki zawierają zanieczyszczenia, tłuszcz i chemikalia, które mogą niszczyć gumę w czasie. Zestawy odpływów do umywalki wykorzystują stożkowe uszczelki gumowe ściskane pomiędzy misą umywalki a kołnierzem odpływu oraz dodatkowe uszczelki wokół kosza siatkowego. Połączenia toalet opierają się na dużych uszczelkach gumowych, zwanych uszczelkami bezwoskowymi lub piankowymi uszczelkami gumowymi, które są ściskane pomiędzy podstawą toalety a kołnierzem podłogowym, zapobiegając ucieczce gazów kanalizacyjnych i wody. Uszczelki te muszą być odporne na siarkowodór, środki czyszczące oraz obciążenie mechaniczne wynikające z przesuwania się osoby siedzącej na toalecie. W systemach kanalizacyjnych stosowanych w budownictwie komercyjnym i przemysłowym uszczelki gumowe w kształcie pierścienia w połączeniach umożliwiają łączenie odcinków rur żeliwnych i PVC, jednocześnie pochłaniając drgania i dopuszczając niewielkie osiadanie gruntu bez pęknięcia sztywnego materiału rur.

Zastosowania w instalacjach ciepłej wody i ogrzewania

Instalacje sanitarne obsługujące wodę ciepłą oraz ogrzewanie stawiają dodatkowe wymagania materiałowe wobec uszczelek gumowych pierścieniowych. Woda użytkowa ciepła cyrkuluje w temperaturze od 60 do 80 °C, podczas gdy systemy ogrzewania wodnego mogą osiągać temperaturę 90 °C lub wyższą. W takich temperaturach standardowe uszczelki z kauczuku NBR stwardniają i tracą elastyczność, dlatego uszczelki gumowe z EPDM są standardowym wyborem dla pomp cyrkulacyjnych wody ciepłej, połączeń kotłów oraz uszczelek zaworów grzejnikowych. EPDM zachowuje swoje właściwości mechaniczne nawet przy temperaturze do 120 °C oraz odporność na tlen i dodatki chemiczne obecne w wodzie w zamkniętych obwodach ogrzewania. W przypadku systemów solarnej energii cieplnej, w których temperatura stacjonarna może przekroczyć 150 °C, dla połączeń pętli kolektorowej konieczne mogą być uszczelki gumowe z FKM lub silikonu. Cykliczne zmiany temperatury występujące w systemach ogrzewania – powodujące rozszerzanie się i kurczenie się rur w każdym cyklu ogrzewania – stanowią również obciążenie dla uszczelek gumowych pierścieniowych poprzez powtarzające się kompresję i relaksację.

Dobór materiału uszczelek gumowych do instalacji sanitarnej

Wybór odpowiedniego materiału pierścienia gumowego do zastosowań w instalacjach sanitarnej wymaga zrozumienia konkretnej chemii wody oraz warunków eksploatacyjnych. Pierścienie gumowe z EPDM zapewniają najlepszą ogólną wydajność w instalacjach wody pitnej, ponieważ są odporne na chlor, chloramin, ozon oraz gorącą wodę o temperaturze do 120 stopni Celsjusza. Pierścienie gumowe z NBR charakteryzują się doskonałą odpornością na oleje i smary, co czyni je odpowiednimi do połączeń nad zlewkami kuchennymi i urządzeniami do usuwania ścieków, gdzie mogą występować oleje kuchenne. Pierścienie gumowe ze silikonu wytrzymują skrajne temperatury – od minus 60 do 200 stopni Celsjusza – i są czasem stosowane w zastosowaniach parowych, jednak ich wytrzymałość na rozrywanie jest niższa niż u pierścieni z EPDM lub NBR. W typowym systemie miejskiego zaopatrzenia w wodę pierścienie z EPDM w kranach i zaworach mogą zapewniać skuteczne uszczelnienie przez 10 lat lub dłużej przy prawidłowym dobraniu rozmiaru i montażu, podczas gdy pierścienie z NBR w tym samym zastosowaniu mogą wykazywać objawy utwardzania i pęknięć powierzchniowych już po 3–5 latach ekspozycji na działanie chloru.

Praktyczne uwagi dotyczące zakupu gumowych pierścieni do instalacji sanitarnej

Przy dobieraniu pierścieni gumowych do produkcji lub konserwacji instalacji sanitarnej należy zwrócić uwagę na kilka praktycznych czynników wykraczających poza wybór podstawowego materiału. Kluczowe znaczenie ma dokładność wymiarowa: pierścień gumowy, którego przekrój poprzeczny jest mniejszy o 0,3 mm, może nie ulec wystarczającemu ściśnięciu w celu zapewnienia uszczelnienia, podczas gdy nadmiernie duży pierścień utrudnia montaż lub może spowodować pęknięcie elementu przy montażu pod wpływem naprężeń. Wartość twardości wpływa zarówno na skuteczność uszczelnienia, jak i łatwość montażu; typowe pierścienie sanitarne mają twardość w zakresie od 50 do 70 stopnia Shore A. Należy upewnić się, że dostawca może przedstawić certyfikaty materiałowe, w tym certyfikat NSF/ANSI 61 dla materiałów kontaktujących się z wodą pitną lub zatwierdzenie WRAS zgodnie z brytyjskimi przepisami dotyczącymi wody, jeśli pierścienie będą stosowane w systemach wody pitnej. Dostawcy posiadający certyfikat ISO 9001 oraz doświadczenie w produkcji gumowych komponentów przeznaczonych do zastosowań sanitarnych zapewniają śledzalność partii i stałą jakość. W przypadku niestandardowych wymiarów pierścieni gumowych współpraca z producentem oferującym projektowanie form wewnętrznych oraz niskie minimalne ilości zamawianych partii umożliwia praktyczne prototypowanie i testowanie przed przejściem do pełnej produkcji.
