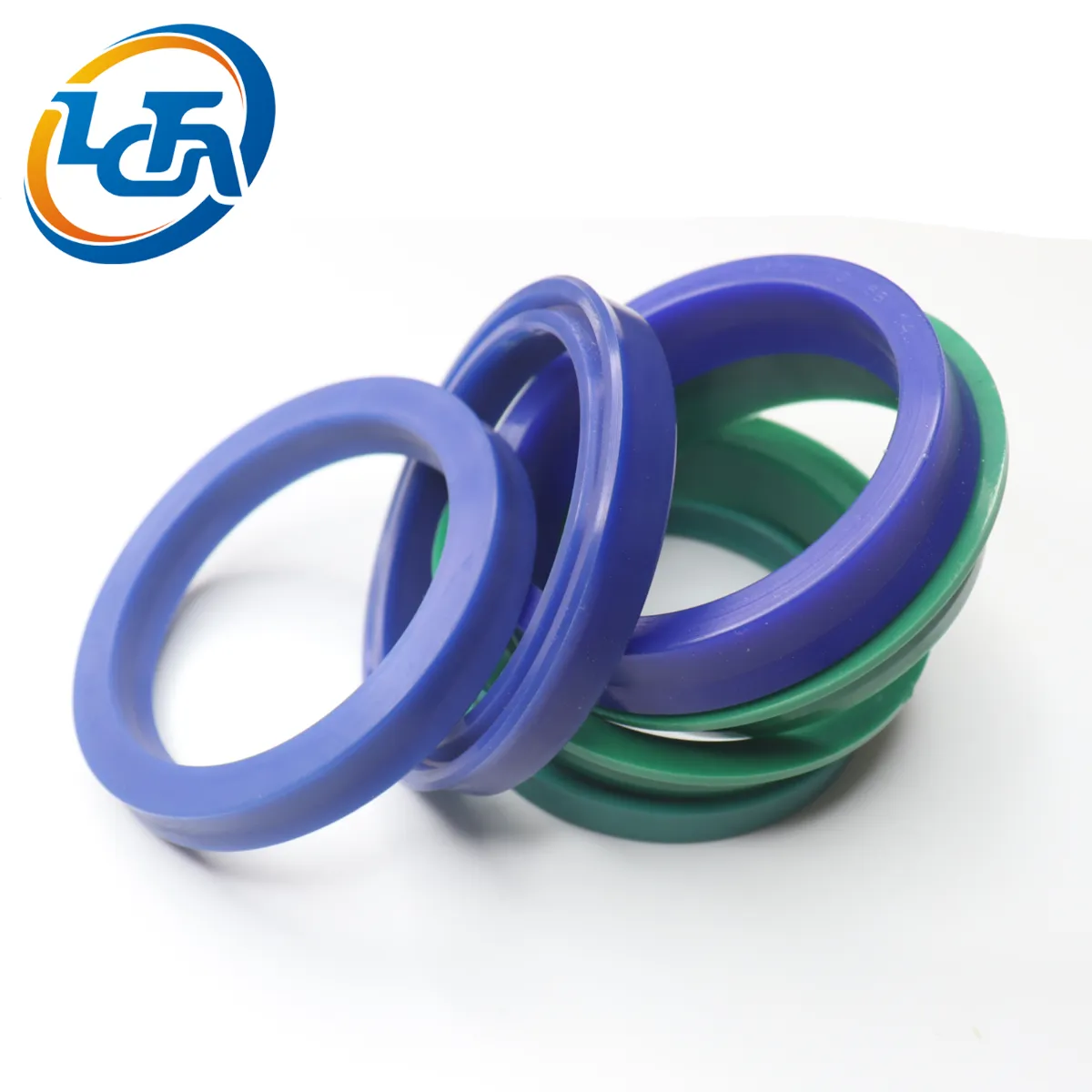

Jak wybrać odpowiedni uszczelniacz gumowy do swojego zastosowania?

Dlaczego dobór materiału decyduje o trwałości uszczelki

Uszczelka zazwyczaj nie ulega uszkodzeniu z powodu niskiej jakości gumy. W większości badań serwisowych przyczyną podstawową jest ta sama sytuacja: elastomer został dobrany do niewłaściwego środowiska roboczego. Temperatura, medium uszczelniane, szerokość szczeliny oraz zakres ruchu działają na uszczelkę jednoczesnie i w sposób wzajemnie powiązany, a nie oddzielnie. Wybór mieszanki wyłącznie na podstawie ceny zwykle prowadzi do jej rozprężania się, utwardzania, pękania oraz nieplanowanych przestojów. Wiarygodniejszą metodą jest najpierw określenie warunków eksploatacji, następnie dobór odpowiedniej gumy pasującej do tych warunków, a dopiero na końcu potwierdzenie geometrii i twardości. Zamawiający, którzy stosują tę kolejność, spędzają mniej czasu na wymianie części i więcej czasu na utrzymaniu sprzętu w ruchu.

Warunki eksploatacyjne, które należy zarejestrować przed złożeniem zapytania ofertowego

Zanim skontaktujesz się z jakimkolwiek dostawcą, zapisz cztery liczby i jedno opisanie. Po pierwsze – temperaturę ciągłą i szczytową, której uszczelka gumowa będzie podlegać, w tym cykle uruchamiania, czyszczenia i zatrzymywania. Po drugie – medium, któremu musi ona odpierać: olej, paliwo, woda, para, słaby kwas lub środek czyszczący. Po trzecie – ciśnienie uszczelniające oraz informację, czy połączenie jest statyczne, czy podlega ruchowi. Po czwarte – dostępną przestrzeń w rowku lub na kołnierzu, ponieważ określa ona maksymalną grubość uszczelki. Opisanie powinno zawierać informację, czy część jest narażona na warunki zewnętrzne, ozon lub światło ultrafioletowe, ponieważ te czynniki przyspieszają starzenie się gumy nawet wtedy, gdy medium samo w sobie jest łagodne. Dostawca, który może przygotować ofertę na podstawie tych danych wejściowych, jest znacznie łatwiejszy do porównania niż ten, który oferuje wyłącznie standardowe rozmiary z katalogu.

Popularne materiały gumowe do uszczelek i ich zastosowania

Guma butadienowo-akrylonitrylowa, zwykle zapisywana jako NBR, jest podstawowym materiałem stosowanym w zastosowaniach wymagających odporności na oleje i paliwa; działa w zakresie temperatur od ok. –30 do 100 stopni Celsjusza, co czyni ją odpowiednią dla wielu uszczelek motocyklowych i mechanicznych. Guma fluorowa (FKM) obejmuje znacznie szerszy zakres temperatur — od ok. –20 do 200 stopni Celsjusza — oraz wykazuje odporność na agresywne chemikalia, dlatego jest powszechnie stosowana w połączeniach narażonych na wysokie temperatury i działanie środków chemicznych. EPDM dobrze sprawdza się w warunkach zewnętrznych, zapewniając odporność na wodę, parę wodną i czynniki atmosferyczne, ale nie jest pierwszym wyborem w przypadku olejów opartych na ropie naftowej. Guma krzemionkowa (VMQ) zachowuje elastyczność w zakresie od ok. –60 do 200 stopni Celsjusza i jest często wybierana tam, gdzie wymagana jest elastyczność w niskich temperaturach lub kontakt z żywnością, sprzętem medycznym lub elektronicznym. SBR, HNBR oraz FFKM to kolejne opcje stosowane w przypadku konieczności odporności na ścieranie, eksploatacji w środowisku wodorowanym lub skrajnej odporności chemicznej. Twardość jest zwykle podawana w skali Shore A, a standardowe produkty obejmują zakres od ok. 30 do 90 jednostek Shore A. Porównanie uszczelki wykonanej z NBR z tą samą uszczelką wykonaną z FKM, EPDM lub gumy krzemionkowej to w rzeczywistości porównanie czterech różnych zakresów zastosowań roboczych; materiał uszczelki należy dobierać z uwzględnieniem ciśnienia uszczelniającego oraz kształtu rowka, który ma wypełnić.

Tabela porównawcza pomaga szybciej zawęzić wybór

Zamiast dyskutować na temat materiałów w sposób abstrakcyjny, stwórz krótką tabelę z jednym wierszem dla każdego kandydującego tworzywa i czterema kolumnami: zakres temperatur, odporność na medium, typowe zastosowanie oraz uwaga. Takie uporządkowanie kandydatów eliminuje subiektywne opinie z procesu decyzyjnego i zapewnia udokumentowany powód ostatecznego wyboru. Ułatwia również uzasadnienie wyboru droższego tworzywa, gdy aplikacja rzeczywiście tego wymaga, ponieważ tabela wyraźnie pokazuje, który warunek nie jest spełniany przez tańszy materiał. Tabela porównawcza zawarta w niniejszym przewodniku może służyć jako szablon początkowy do tego zadania.

Geometria, twardość i dopasowanie rowka są tak samo ważne jak tworzywo

Materiał to tylko połowa decyzji. Uszczelka zbyt miękka wypycha się pod ciśnieniem do szczeliny, podczas gdy zbyt twarda może nie dopasować się do chropowatej powierzchni kołnierza. Dla uszczelek płaskich i pierścieniowych jakość wykończenia powierzchni stykającej się, obciążenie śrub oraz głębokość rowka określają praktyczne granice twardości i grubości. Gumowa uszczelka ściśnięta w niewłaściwym rowku nadal będzie przeciekać, nawet jeśli klasa materiału jest poprawna. Jeśli rysunek nie został jeszcze ostatecznie ustalony, większość dostawców akceptuje pliki 2D w formacie PDF lub CAD oraz pliki 3D w formacie IGES lub STEP albo próbkę fizyczną, dzięki czemu geometrię można sprawdzić przed wykonaniem narzędzi. Gdy istnieje standardowy rozmiar, jego użycie skraca czas realizacji zamówienia; tam, gdzie go nie ma, niestandardowa produkcja na zamówienie jest typowa dla elementów takich jak pierścienie O-ring i uszczelki pierścieniowe.

Praktyczny przypadek zakupu

Rozważmy zespół konserwacyjny wymieniający uszczelkę uszkodzoną w wyniku przecieku na zewnętrznej krawędzi pompy. Oryginalną częścią była miękka pierścieniowa uszczelka z kauczuku NBR, która po jednym sezonie uległa napęcznieniu i pęknięciu. Dokumentacja warunków eksploatacji wykazała trzy czynniki obciążające, których materiał oryginalny w ogóle nie był w stanie wytrzymać: temperatury powierzchniowe w okresie letnim przekraczające 100 stopni Celsjusza, narażenie na ozon spowodowane umiejscowieniem na zewnątrz oraz okresowe czyszczenie parą. Przedefiniowanie wymagań w kierunku mieszanki gumowej odporniejszej na wysokie temperatury i warunki atmosferyczne, przy jednoczesnym zwiększeniu twardości o jeden stopień w celu zapobiegania wypychaniu materiału przez krawędź kołnierza, rozwiązało problem powtarzających się awarii. Kluczową nauką nie jest to, że jeden rodzaj gumy jest lepszy od innego. Kluczową nauką jest to, że dobór materiału musi opierać się na rzeczywistych warunkach eksploatacji, a dostawca dysponujący własnymi zespołami mieszania gumy i produkcji form może często doradzić zarówno w zakresie odpowiedniej mieszanki, jak i geometrii rowka w tym samym konsultacji.

Jak ocenić dostawcę przed podjęciem zobowiązań

Zapytaj o gatunek materiału, twardość w skali Shore A, zakres temperatur, dla którego zastosowano mieszankę, oraz dostępne opcje kolorów, ponieważ kolor można dobrać zgodnie z wymaganiami klienta. Zapytaj, jak dostawca realizuje zamówienia na niestandardowe części i czy próbki są dostępne przed rozpoczęciem pełnej produkcji. Potwierdź, jakie systemy jakości i certyfikaty dotyczą danego produktu oraz czy dokumenty te obejmują konkretny materiał uszczelniający do uszczelek, który zamierzasz zakupić. Dostawca działający zgodnie z normą ISO 9001 oraz posiadający certyfikaty CE i zgodność z dyrektywą RoHS zapewnia udokumentowaną podstawę, jednak dokumenty te należy mimo to zweryfikować pod kątem zgodności ze swoimi własnymi specyfikacjami. Na koniec przeanalizuj proces zamówienia. Jasna kolejność czynności — określenie wymagań dotyczących produktu, wycena, potwierdzenie terminu dostawy, faktura pro forma, produkcja, wysyłka i zakończenie zamówienia — chroni zarówno kupującego, jak i dostawcę.

Pytania, które kupujący zadają na temat gumowych uszczelek

Czy jedna mieszanka gumy może uszczelnić każdy płyn?

Nie. Każda rodzina elastomerów ma określone zakresy działania w zakresie ośrodków i temperatury; zatem mieszanka odporna na olej może słabo radzić sobie z wodą, parą lub agresywnymi chemikaliami. Zawsze należy przeprowadzać testy w rzeczywistych warunkach eksploatacji. Uszczelka gumowa powinna również zostać sprawdzona pod kątem twardości, którą zwykle podaje się w skali Shore A.

Czy twardsza uszczelka zawsze lepiej utrzymuje ciśnienie?

Niekoniecznie. Twardsze mieszanki lepiej odpierają wyciskanie, ale gorzej dopasowują się do powierzchni uszczelnianej. Odpowiednia twardość zależy od wielkości szczeliny, chropowatości powierzchni oraz ciśnienia – dlatego geometrię należy zweryfikować łącznie z materiałem.

Jak upewnić się, że niestandardowy element będzie pasował przed masową produkcją?

Przedstaw rysunek 2D, model 3D lub fizyczny wzór i zleć wykonanie próbki. Ocena próbki to najbardziej wiarygodny sposób potwierdzenia dopasowania, twardości oraz wykończenia przed rozpoczęciem serii produkcyjnej.
